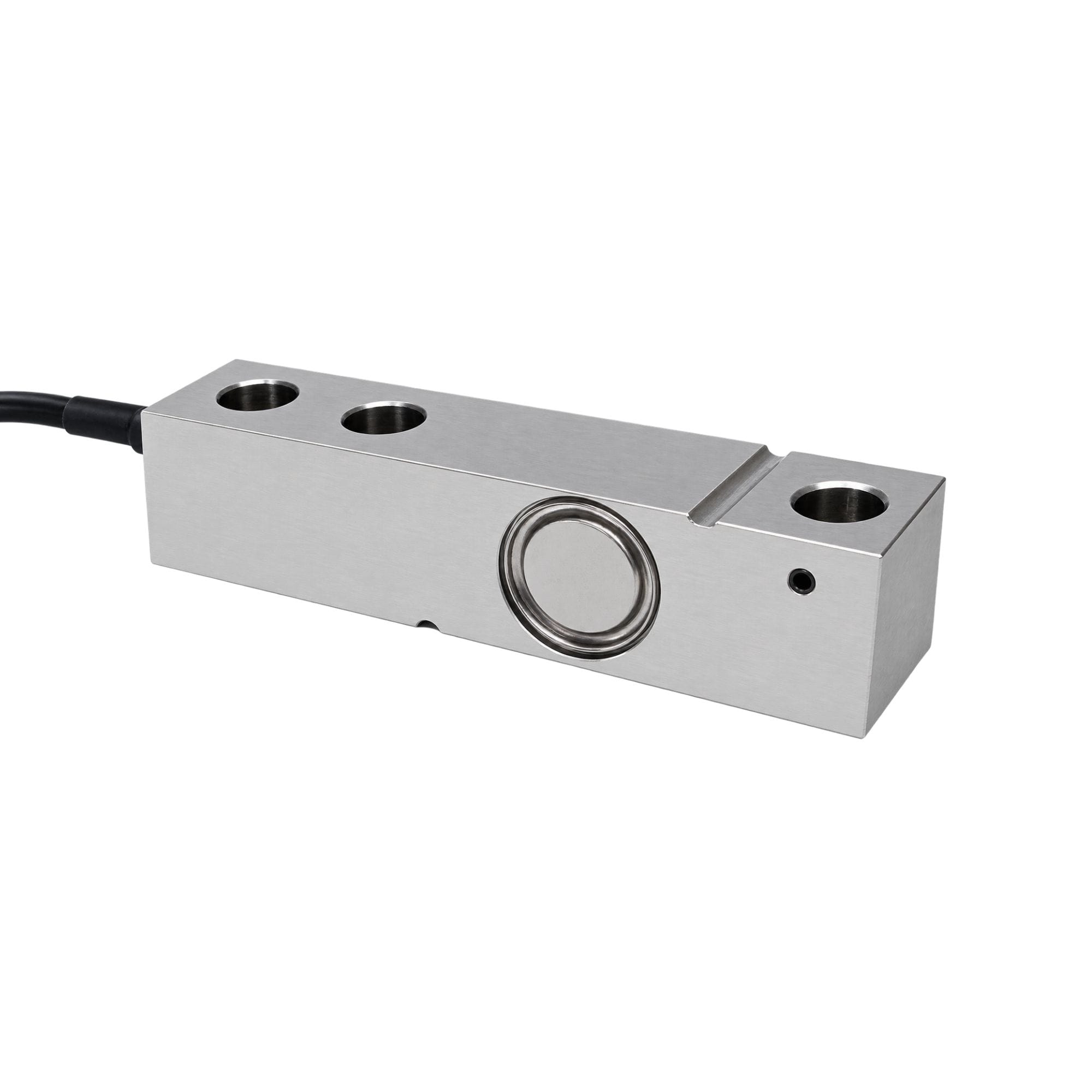

Celda de carga de cizallamiento (shear beam) en acero niquelado, con sellado de silicona IP67, pensada para plataformas de 4 celdas, reactores, tanques y tolvas donde se necesita alta precisión industrial sin las exigencias de un ambiente húmedo o de lavado severo.
Forma parte de la familia Modelo 350 US de Utilcell, que agrupa tres versiones con la misma huella de montaje y las mismas especificaciones eléctricas, diferenciadas solo en material y grado de sellado: el 350n (acero niquelado, sellado de silicona, IP67 — esta página), el 350a (acero inoxidable, sellado de silicona, IP67) y el 350i (acero inoxidable totalmente soldado, hermético, IP68 e IP69K). No se presentan como homologables entre sí porque cada uno está pensado para un ambiente y un presupuesto distintos — la elección correcta depende de qué tan exigente es la humedad o el lavado en el punto de instalación.
- Célula de cizallamiento (shear beam) en acero niquelado
- Sellado de silicona, protección IP67
- 5000 divisiones NTEP clase III M y 10000 divisiones NTEP clase IIIL M
- Preajuste de esquinas optimizado para sistemas multicélula
- Carga de servicio 150% Ln · carga límite 200% Ln
- Aplicaciones: plataformas de 4 celdas, reactores, tanques y tolvas
Todos los datos de esta sección provienen de la ficha técnica oficial de Utilcell para el Modelo 350 US, el mismo PDF enlazado en la pestaña "Ficha Técnica". Esa ficha es compartida por las tres variantes de la familia (350i/350a/350n) — las especificaciones de esta tabla aplican por igual al 350n.
Capacidad y precisión
Capacidades nominales (Ln)250, 500, 1000, 1500, 2000, 2500, 4000, 5000, 10000 lb (DAG maneja en stock: 250, 500, 1000, 1500, 2500, 4000, 5000, 10000 lb)
Clase de precisión5000 divisiones NTEP clase III M · 10000 divisiones NTEP clase IIIL M
Carga mínima0% Ln
Carga de servicio150% Ln
Carga límite (safe load)200% Ln
División mínima (vmin), NTEP III / NTEP IIIL250 lb: 0,020 / 0,0125 lb · 500 lb: 0,040 / 0,025 lb · 1000 lb: 0,080 / 0,050 lb · 1500 lb: 0,120 / 0,075 lb · 2000 lb: 0,160 / 0,100 lb · 2500 lb: 0,200 / 0,125 lb · 4000 lb: 0,320 / 0,200 lb · 5000 lb: 0,400 / 0,250 lb · 10000 lb: 0,800 / 0,500 lb
Error y comportamiento térmico
Error combinado (no linealidad + histéresis)< ±0,017% Sn
Error de repetibilidad< ±0,015% Sn
Efecto de la temperatura en el cero< ±0,011% Sn cada 10°F (±0,010% cada 5°C)
Efecto de la temperatura en la sensibilidad< ±0,0067% Sn cada 10°F (±0,006% cada 5°C)
Error de fluencia (30 minutos)< ±0,016% Sn
Compensación de temperatura+14°F a +104°F (-10°C a +40°C)
Límites de temperatura-22°F a +158°F (-30°C a +70°C)
Comportamiento eléctrico
Sensibilidad nominal (Sn)3 mV/V
Tensión de alimentación nominal10 V
Tensión de alimentación máxima15 V
Resistencia de entrada400 Ω ±20
Resistencia de salida350 Ω ±3
Desequilibrio inicial (zero balance)< ±2% Sn
Resistencia de aislamiento> 5000 MΩ
Deformación máxima (a Ln)0,008 – 0,016 in
Cableado4 hilos (rojo, negro, verde, blanco) + pantalla/blindaje La polaridad exacta de cada hilo va en el diagrama del PDF — no se infiere aquí.
Condiciones mecánicas y material
MaterialAcero niquelado
Sellado / protecciónSellado de silicona, IP67 (EN 60529)
Rosca de montaje1/2"-20 UNF (250 lb – 5000 lb SE) · 3/4"-16 UNF (5000 lb – 10000 lb)
Peso de transporte1,7 lb (250–500 lb) · 2,0 lb (1000–5000 lb SE) · 3,5 lb (5000–10000 lb)
Nota sobre "SE"El datasheet marca el escalón de 5000 lb como "SE" (Small Envelope / formato pequeño) dentro del grupo dimensional intermedio, distinto del 5000 lb del grupo grande — confirmar con Justin cuál aplica a la unidad exacta si hay dudas de instalación.
Aplicaciones
Usos recomendadosPlataformas industriales con 4 celdas, reactores, tanques y tolvas de alta precisión
