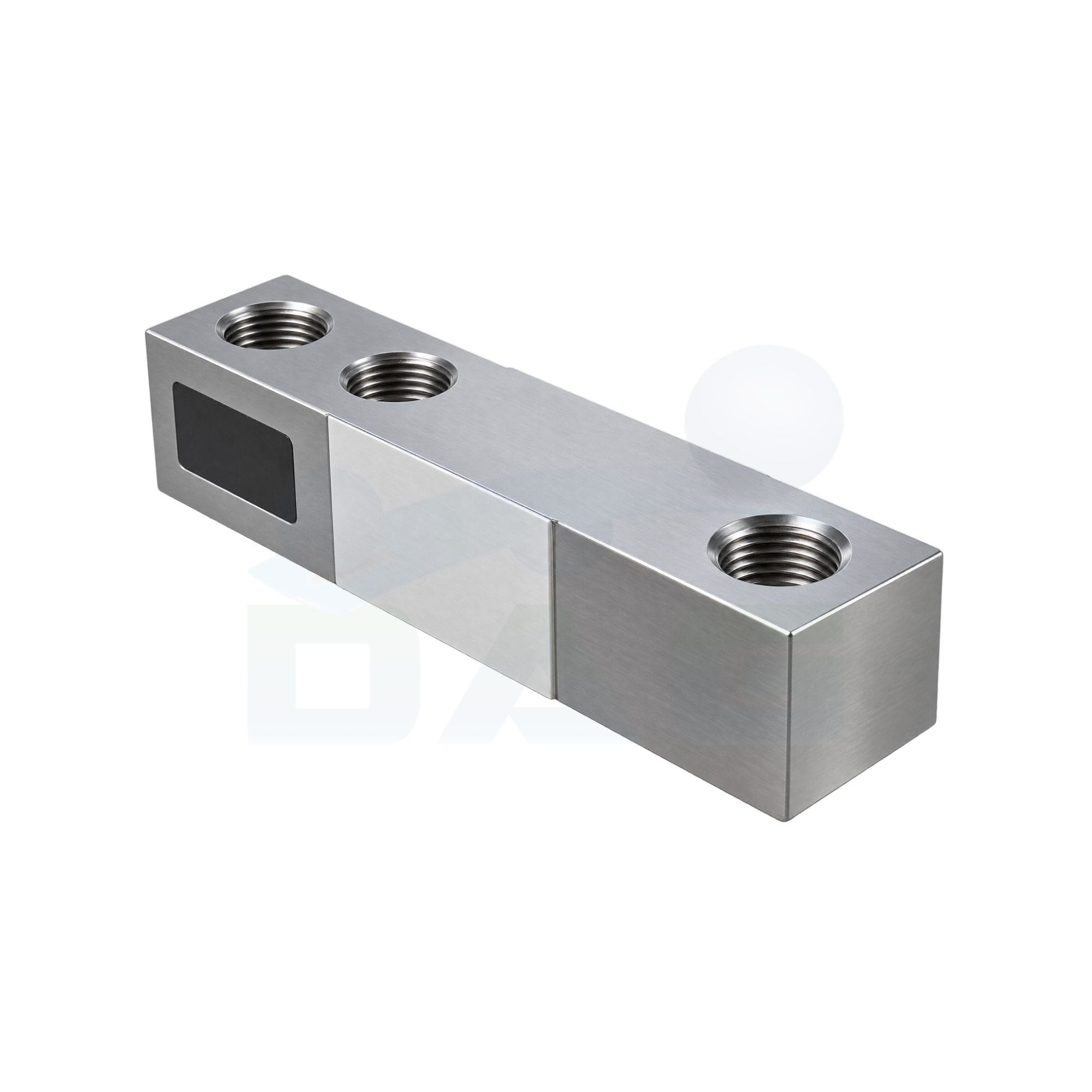

Celda de carga de cizallamiento (shear beam) de perfil bajo, de un solo extremo (single-ended), fabricada en acero aleado niquelado, sellada con el compuesto propietario TRANSEAL y protección mecánica adicional en la zona de galgas extensométricas (IP67).
El orificio de carga parcialmente roscado facilita la instalación con patas niveladoras, botones de carga o cables de tiro, ideal para básculas de piso, pesaje de tanques, tolvas y silos, y básculas de vía aérea (overhead track).
- Célula de cizallamiento single-ended, perfil bajo, acero aleado niquelado
- Sellado IP67 (DIN 40.050 / EN 60.529), compuesto TRANSEAL
- Certificada OIML R-60 clase C3 (3000d) y NTEP clase III (3000 divisiones)
- Orificio de carga parcialmente roscado — instalación simplificada
- Opcional: certificación FM para atmósferas potencialmente explosivas
- Aplicaciones: básculas de piso, pesaje de tanques, tolvas y silos, básculas de vía aérea
Todos los datos de esta sección provienen de la ficha técnica oficial VPG/Revere Doc. No. 11802 (Rev. abril 2024), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF para evitar errores de columnas mezcladas en la extracción de texto; a diferencia de otros modelos de esta categoría, aquí las 3 columnas (NTEP III / No aprobado / OIML C3) están completas y no hubo ninguna columna ambigua que omitir.
Capacidad y precisión
Capacidades nominales (Emax)500, 1000, 2000, 5000 kg · 1000, 2500, 4000, 5000, 10000 lbs (DAG maneja en stock: 1000, 2500, 4000, 5000 y 10000 lb. Ninguna capacidad en kg está en stock activo.)
NTEPClase III, 3000 divisiones
OIMLClase C3, 3000 divisiones (Vmin = Emax/6000; tipo MR: Emax/10000)
Nota del fabricante5000 kg y 10000 lb no están aprobadas por OIML
Carga de servicio máxima segura150% de la capacidad nominal (Emax)
Carga de rotura300% de la capacidad nominal (Emax)
Carga lateral máxima segura100% de la capacidad nominal (Emax)
Error y comportamiento térmico
Error combinado — NTEP III / No aprobado / C3±0,0200% / ±0,050% / ±0,023% FSO
Retorno mínimo a carga muerta — NTEP III / No aprobado / C3±0,0250% / ±0,050% / ±0,017% FSO
Retorno mínimo a carga muerta — tipo MI8±0,0063% FSO (solo C3)
No repetibilidad — NTEP III / No aprobado / C3±0,0100% / ±0,01% / ±0,01% FSO
Error por deformación (creep, 30 min) — No aprobado / C3±0,060% / ±0,025% FSO
Efecto de temperatura en carga muerta mínima — No aprobado / C3±0,0250% / ±0,0120% FSO/5°C
Efecto de temperatura en carga muerta mínima — tipo MR±0,0070% FSO/5°C
Efecto de temperatura en sensibilidad — No aprobado / C3±0,0250% / ±0,0088% FSO/5°C
Rango de temperatura compensado-10°C a +40°C
Rango de temperatura de operación-18°C a +65°C
Rango de temperatura de almacenamiento-50°C a +85°C
Comportamiento eléctrico
Sensibilidad (rated output)3 mV/V ±0,0075 mV/V
Desequilibrio de cero (zero balance)±1,0% FSO
Excitación recomendada5 a 12 V
Excitación máxima15 V
Resistencia de entrada350 Ω ±7
Resistencia de salida352 Ω ±3
Resistencia de aislamiento> 1000 MΩ
Cableado4 hilos, sin sense: +Excitación rojo · −Excitación negro · +Salida verde · −Salida blanco
Condiciones mecánicas y material
MaterialAcero aleado niquelado (nickel-plated alloy steel)
ProtecciónIP67 (DIN 40.050 / EN 60.529)
Rosca de carga1/2-20 UNF-2B (1k-4k lbs / 500kg-2T) · 3/4-16 UNF-2B (5k-10k lbs / 3T-5T)
Deflexión a Emax0,4 / 0,8 / 1,0 / 1,1 mm (kg) · 0,4 / 0,8 / 1,0 / 0,9 / 1,1 mm (lbs)
Torque recomendado en pernos de fijación136 N·m (0,5-2T y 1k-4k lbs) · 205 N·m (5k lbs y 5T en adelante)
Aplicaciones
Usos recomendadosBásculas de piso, pesaje de tanques, tolvas y silos, básculas de vía aérea (overhead track), pesaje de procesos
