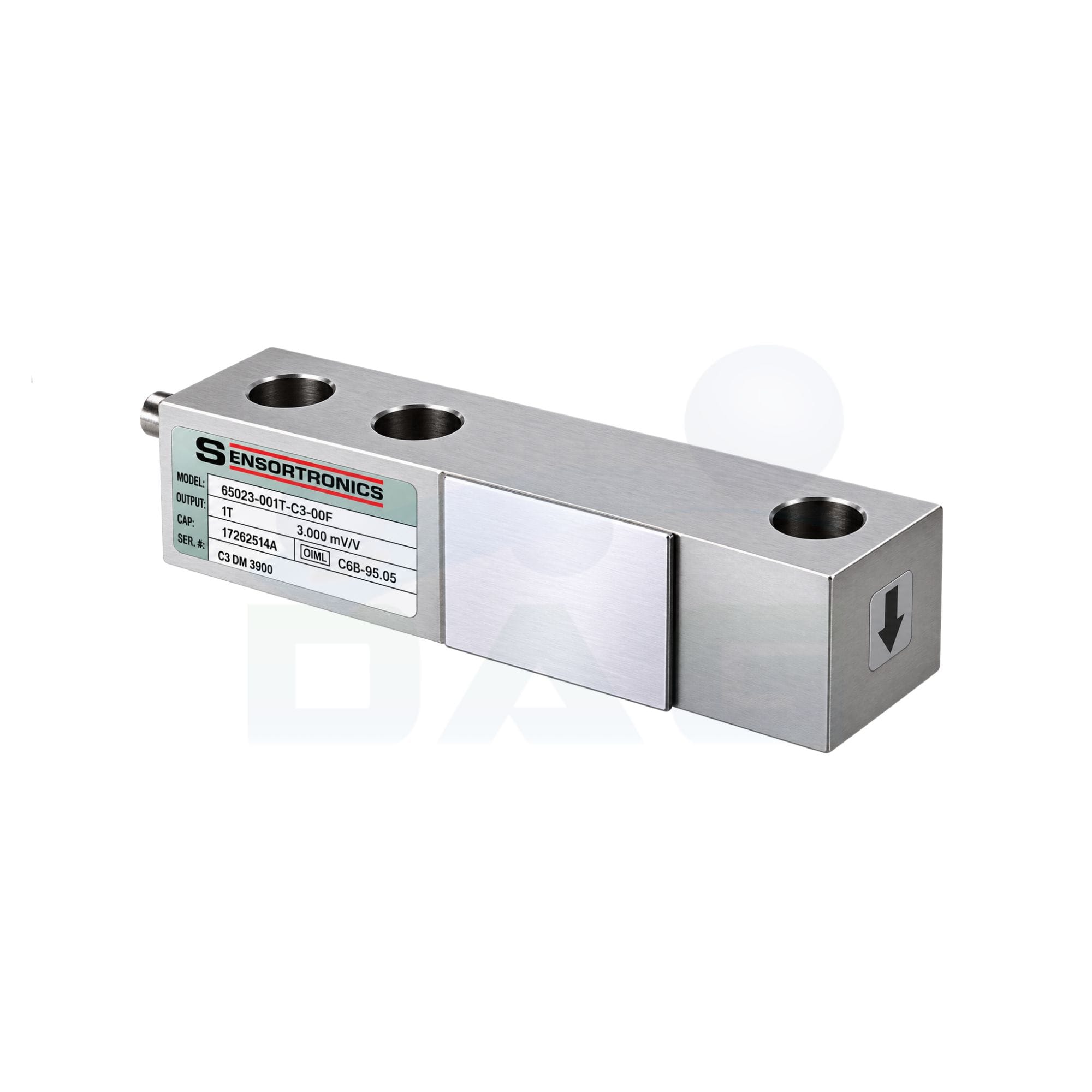

    Celda de carga Sensortronics Modelo 65023
    Sensortronics · Barra y Bending Beam

    Celda de Carga Sensortronics Modelo 65023

    Consultando precio…
    IP67
    NTEP III / IIIL / OIML R60
    Niquelada
    Capacidad nominal:
    250 lb
    500 lb
    1000 lb
    1500 lb
    2500 lb
    4000 lb
    5000 lb
    5000 lb Short
    10000 lb

    Capacidad seleccionada: 250 lb El datasheet también cubre 2000, 15000 y 20000 lb, y todas las capacidades en kg (125-10000) — sin stock activo, consulta con nuestro equipo. "5000 lb Short" es una variante de cuerpo más corto documentada por el fabricante (versión "SE"), no un error.

    Referencia DAG: Sensortronics 65023
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Sensortronics Modelo 65023

    Celda de carga de cizallamiento (shear beam) de perfil bajo, fabricada en acero de herramienta aleado niquelado, diseñada para básculas de plataforma de alta precisión, básculas de estibas (pallet) y pesaje de procesos.

    Alta inmunidad a impactos y cargas laterales, disponible en sensibilidad de 2 o 3 mV/V. Aprobada bajo estándares OIML y NTEP. Sellado ambiental completo (Sensorgage™, IP67) asegura confiabilidad a largo plazo.

    Existe una versión en acero inoxidable — el Modelo 65023 S — que comparte exactamente esta misma ficha técnica (el fabricante documenta ambos materiales en el mismo datasheet). No se presentan como intercambiables por precio ni por SKU, solo comparten especificaciones de precisión y dimensiones.

    • Célula de cizallamiento de perfil bajo, acero de herramienta aleado niquelado
    • Sellado Sensorgage™, protección IP67
    • Aprobada Factory Mutual para atmósferas peligrosas (Clases I/II/III, Divisiones 1 y 2, Grupos A-G)
    • Certificada NTEP Clase III (5000d) / IIIL (10000d) y OIML R-60 (3000d)
    • Configuración de orificio de carga "thru" o "roscado" según capacidad
    • Opcional: EEx ia IIC T4/T135°C para zonas peligrosas, versión en acero inoxidable, ensambles compañeros 65059 TWA
    • Aplicaciones: básculas de piso, pesaje de tanques, tolvas y silos

    Todos los datos de esta sección provienen de la ficha técnica oficial VPG Transducers/Sensortronics Doc. 11575 (Rev. 23-feb-2018), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF — 4 columnas completas (NTEP III / NTEP IIIL / Standard / OIML R60), sin ambigüedad. Este mismo documento cubre también la versión en acero inoxidable (65023S).

    Capacidad y precisión

    Capacidades nominales (R.C./Emax)250, 500, 1000, 1500, 2000, 2500, 4000, 5000, 10000, 15000, 20000 lbs · 125, 250, 500, 750, 1000, 2000, 5000, 10000 kg (DAG maneja en stock: 250, 500, 1000, 1500, 2500, 4000, 5000, 10000 lb y la variante de cuerpo corto de 5000 lb.)
    NTEPClase III, 3000 divisiones (individual) / Clase IIIL, 10000 divisiones (múltiple) — Cert. NTEP No. 86-044A2
    OIMLR-60, hasta 3000 divisiones (Y=6250 máximo disponible) — aprobación OIML solo en 1k-10k lb y 500-5000 kg
    Relación de rechazo de carga lateral500:1
    Carga lateral máxima segura100% de la capacidad nominal (R.C.)
    Carga de servicio máxima segura (central)150% de la capacidad nominal (R.C.)
    Carga de rotura (central)300% de la capacidad nominal (R.C.)

    Error y comportamiento térmico

    Error combinado — NTEP III / NTEP IIIL / Standard / OIML R60±0,02% / ±0,02% / ±0,03% / ±0,02% FSO
    No repetibilidad±0,01% FSO
    Error por deformación (creep, 30 min) — III / IIIL / Standard / R60±0,025% / ±0,03% / ±0,03% / ±0,017% FSO
    Efecto de temperatura en el cero — III / IIIL / Standard / R60±0,0010% / ±0,0010% / ±0,0015% / ±0,0010% FSO/°F
    Efecto de temperatura en la salida — III / IIIL / Standard / R60±0,0008% / ±0,0008% / ±0,0008% / ±0,0007% de la carga/°F
    Rango de temperatura compensado-10°C a +40°C (14°F a 104°F)
    Rango de temperatura de operación-18°C a +65°C (0°F a 150°F)
    Rango de temperatura de almacenamiento-50°C a +85°C (-60°F a 185°F)

    Comportamiento eléctrico

    Sensibilidad (rated output)3,0 mV/V ±0,25%
    Desequilibrio de cero (zero balance)±1,0% FSO
    Excitación recomendada10 VDC o VAC RMS
    Excitación máxima15 VDC o VAC RMS
    Impedancia de entrada343-357 Ω
    Impedancia de salida349-355 Ω
    Resistencia de aislamiento (a 50 VDC)> 1000 MΩ
    Cableado4 hilos: +Excitación rojo · −Excitación negro · +Salida verde · −Salida blanco El datasheet menciona compensación por hilos de sense adicionales en el texto, pero el diagrama oficial de cableado solo especifica estos 4 hilos.

    Condiciones mecánicas y material

    MaterialAcero de herramienta aleado niquelado (nickel-plated alloy tool steel)
    ProtecciónIP67 (Sensorgage™)
    Rosca de carga1/2-20 UNF-2B (250-4000 lb) · 3/4-16 UNF-2B (5000-10000 lb) · 1"-14 UNF-2B (15000-20000 lb)
    Torque recomendado136 N·m (hasta 5000 kg) · 205 N·m (5000 kg en adelante)

    Aplicaciones

    Usos recomendadosBásculas de piso, pesaje de tanques, tolvas y silos, básculas de plataforma y estibas, pesaje de procesos
