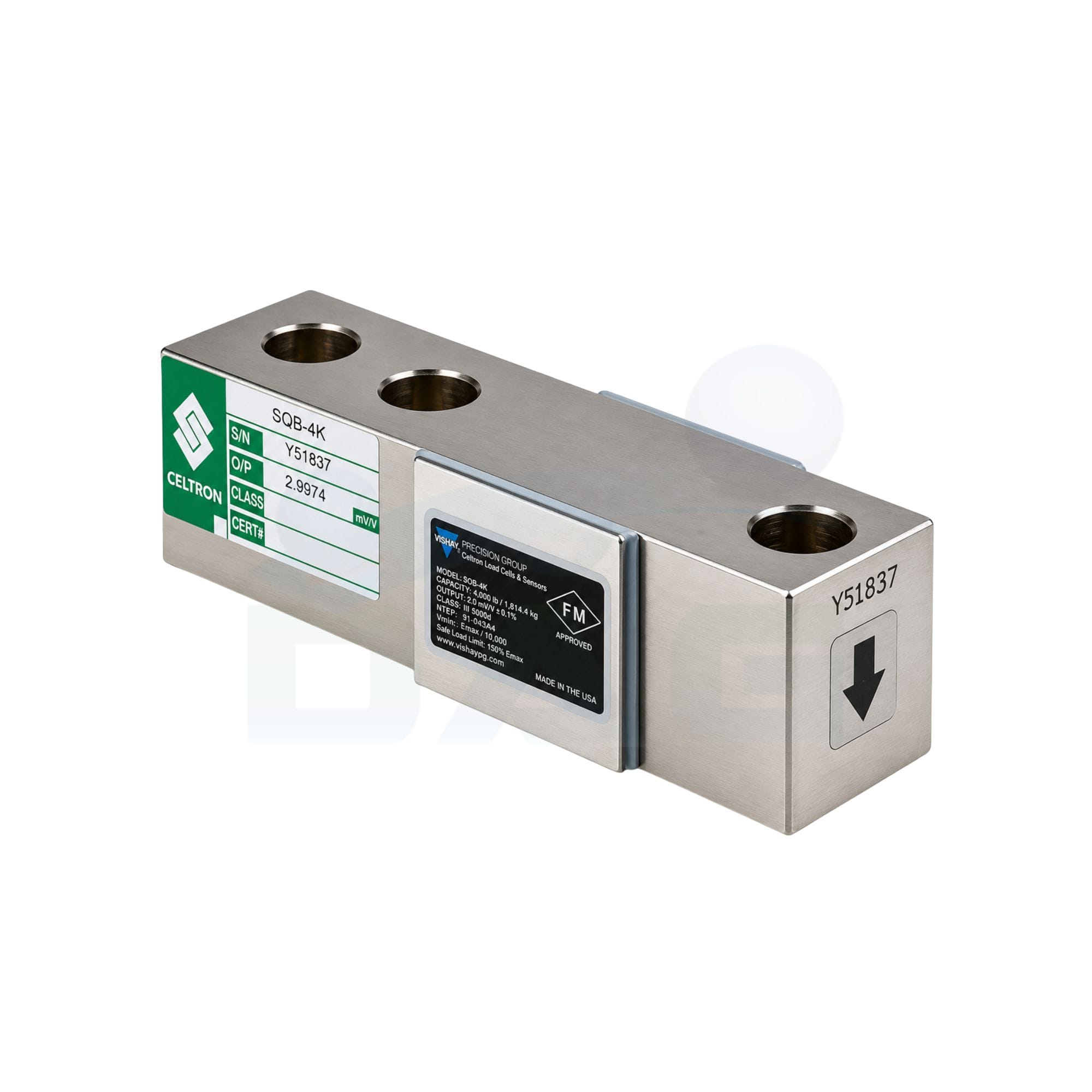

Celda de carga de cizallamiento (shear beam) de un solo extremo (single-ended), diseñada específicamente para aplicaciones con múltiples celdas, como plataformas de perfil bajo o básculas pequeñas de tanque, cuando se usa con los accesorios de montaje adecuados.
Fabricada en acero de herramienta aleado niquelado sin electrólisis, completamente encapsulada con compuestos químicos especiales hasta IP67, protegiéndola del agua y la humedad. Insensible a cargas laterales y capaz de soportar carga invertida.
Existe una versión en acero inoxidable — el Modelo SQB-HSS — con ficha técnica propia. No se presentan como intercambiables por precio ni por SKU.
- Célula de cizallamiento single-ended, acero niquelado sin electrólisis
- Alta tolerancia a carga lateral, capaz de soportar carga invertida
- Sellado IP67, completamente encapsulada con compuestos químicos
- Certificada NTEP Clase III, 5000 divisiones (multiple), disponible de 1k a 10k lb
- Opcional: aprobación FM, versión SQB-F con placa lateral recubierta (500lb/250kg)
- Aplicaciones: básculas de camión/ferrocarril, pesaje de tolvas/silos/tanques, plataformas con múltiples celdas, transpaletas, máquinas empacadoras
Todos los datos de esta sección provienen de la ficha técnica oficial VPG Transducers/Celtron Doc. 11702 (Rev. 23-feb-2018), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF — 2 columnas completas (NTEP III / No aprobado), sin ambigüedad.
Capacidad y precisión
Capacidades nominales (Emax)500, 1000, 2000, 2500, 3000, 4000, 5000 SE, 5000, 10000, 15000, 20000 lbs · 250, 500, 1000, 1500, 2000, 2500, 5000 kg (DAG maneja en stock: 500, 1000, 2500 y 4000 lb. El resto está bajo pedido.)
NTEPClase III, 5000 divisiones (múltiple) / 3000 divisiones (individual) — disponible de 1k a 10k lb
Y = Emax/Vmin10000 (NTEP III) · 5000 (No aprobado) — máximo disponible
Carga de servicio máxima segura150% de la capacidad nominal (R.C.)
Carga de rotura300% de la capacidad nominal (R.C.)
Error y comportamiento térmico
No linealidad — NTEP III / No aprobado±0,025% / ±0,030% del rated output
Histéresis — NTEP III / No aprobado±0,025% / ±0,030% del rated output
No repetibilidad±0,020% del rated output
Error por deformación (creep, 20 min) — NTEP III / No aprobado±0,025% / ±0,030% del rated output
Retorno a cero (20 min) — NTEP III / No aprobado±0,025% / ±0,030% del rated output
Efecto de temperatura en carga muerta mínima — NTEP III / No aprobado±0,0017% / ±0,0026% del rated output/°C
Efecto de temperatura en sensibilidad — NTEP III / No aprobado±0,0010% / ±0,0015% de la carga aplicada/°C
Rango de temperatura compensado-10°C a +40°C
Rango de temperatura de operación-20°C a +60°C
Comportamiento eléctrico
Sensibilidad (rated output)3,0 mV/V ±0,25%
Desequilibrio de cero (zero balance)±1% del rated output
Excitación recomendada10 VDC o VAC RMS
Excitación máxima15 VDC o VAC RMS
Impedancia de entrada385 Ω ±5
Impedancia de salida350 Ω ±3
Resistencia de aislamiento> 5000 MΩ
Cableado4 hilos: +Excitación rojo · −Excitación negro · +Señal verde · −Señal blanco — cable de 6,1 m (20 pies)
Condiciones mecánicas y material
MaterialAcero de herramienta aleado niquelado sin electrólisis (electroless nickel-plated alloy tool steel)
ProtecciónIP67, completamente encapsulada con compuestos químicos
Rosca de montajeM12×1,75 / 1/2-20 UNF (250kg-2000kg / 500lb-5kSE lb) · M20×1,5 / 3/4-16 UNF (2500-5000kg / 5k-10k lb) · 1-14 UNS (15k-20k lb)
Aplicaciones
Usos recomendadosBásculas de camión y ferrocarril, pesaje de tolvas/silos/tanques, plataformas con múltiples celdas, transpaletas, máquinas empacadoras
