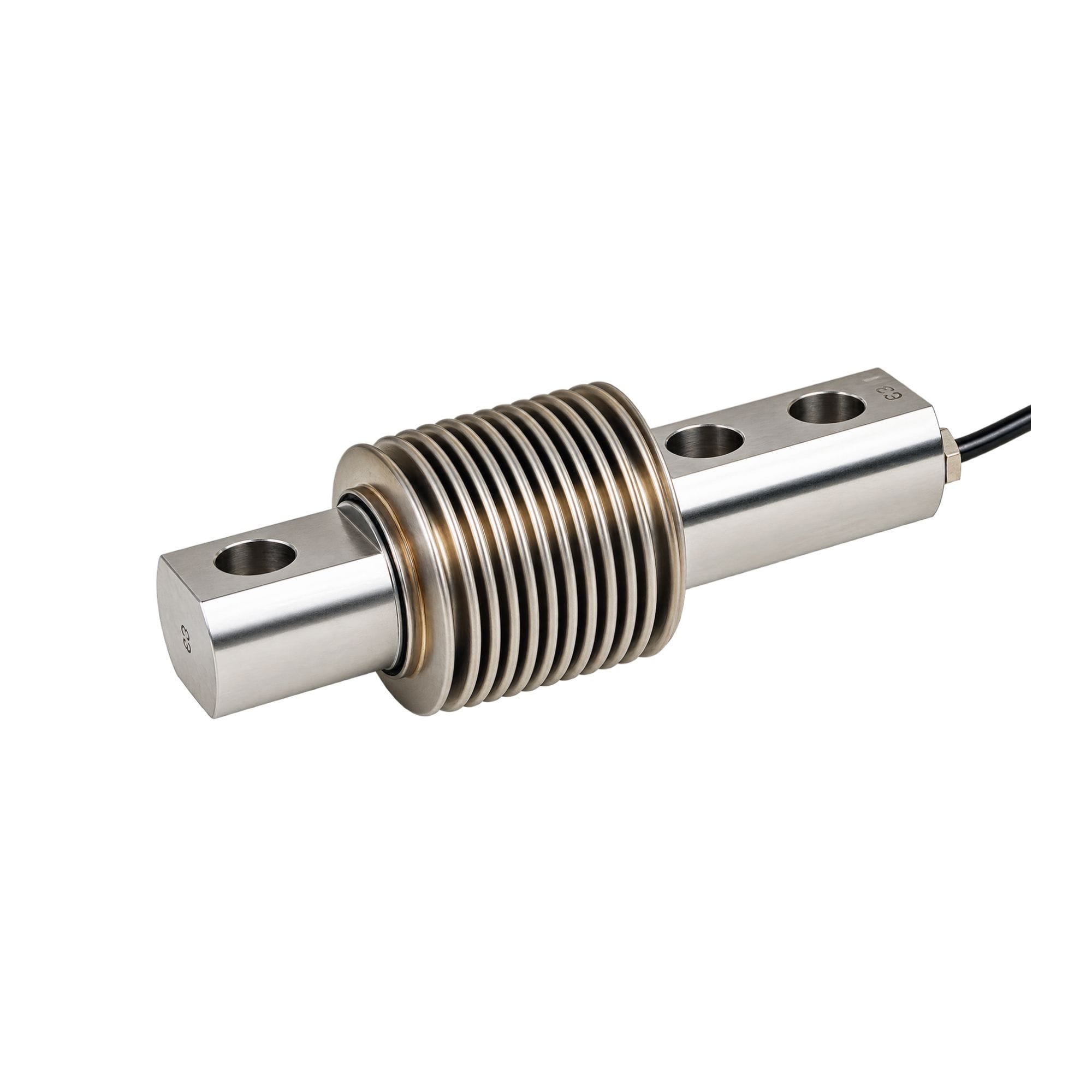

Celda de carga de flexión (bending beam) en acero inoxidable totalmente soldado, con sellado hermético IP68 (EN 60529) e IP69K (ISO 20653), pensada para básculas de piso, básculas de banco y plataformas de precisión donde se necesita una construcción robusta y resistente a lavado o humedad constante.
Es un modelo de doble rango: en sus capacidades intermedias (50 a 250 kg) puede operar en 3000 o en 6000 divisiones OIML, con mayor resolución y tolerancias de error más estrictas en el modo de 6000. En sus capacidades extremas (5-30 kg y 300-500 kg) opera solo en 3000 divisiones.
- Célula de carga de flexión (bending beam) en acero inoxidable, totalmente soldada
- Sellado hermético, protección IP68 (EN 60529) e IP69K (ISO 20653)
- 3000 divisiones OIML R60 clase C en todo el rango · 6000 divisiones disponibles en capacidades de 50 a 250 kg
- Disponible en versión ATEX (opcional) — zonas 0-1-2 (gas) y 20-21-22 (polvo)
- Carga de servicio 150% Ln · carga límite 200% Ln
- Accesorios disponibles: rótulas de tracción, apoyos silent-block, soporte antivuelco para tanques
Todos los datos de esta sección provienen de la ficha técnica oficial de Utilcell para el Modelo 300, el mismo PDF enlazado en la pestaña "Ficha Técnica".
Capacidad y precisión
Capacidades nominales (Ln)5, 10, 20, 30, 50, 75, 100, 150, 200, 250, 300, 500 kg (DAG maneja en stock: 5, 10, 50, 100, 150, 200, 250 kg)
Clase de precisión3000 divisiones OIML R60 clase C en todas las capacidades · 6000 divisiones disponibles adicionalmente en 50, 75, 100, 150, 200 y 250 kg
Carga mínima0% Ln
Carga de servicio150% Ln
Carga límite (safe load)200% Ln
División mínima (vmin)5 kg: 0,5 g · 10 kg: 1 g · 20 kg: 2 g · 30 kg: 3 g · 50 kg: 5 g (2,8 g en modo 6000) · 75 kg: 7,5 g (4,2 g) · 100 kg: 10 g (5,6 g) · 150 kg: 15 g (8,4 g) · 200 kg: 20 g (11,2 g) · 250 kg: 25 g (13,9 g) · 300 kg: 30 g · 500 kg: 50 g
Error y comportamiento térmico
Error combinado (no linealidad + histéresis)Modo 3000: < ±0,017% Sn · Modo 6000: < ±0,008% Sn
Error de repetibilidadModo 3000: < ±0,015% Sn · Modo 6000: < ±0,007% Sn
Efecto de la temperatura en el ceroModo 3000: < ±0,01% Sn cada 5°C · Modo 6000: < ±0,005% Sn cada 5°C
Efecto de la temperatura en la sensibilidadModo 3000: < ±0,006% Sn cada 5°C · Modo 6000: < ±0,003% Sn cada 5°C
Error de fluencia (30 minutos)Modo 3000: < ±0,016% Sn · Modo 6000: < ±0,008% Sn
Compensación de temperatura-10°C a +40°C
Límites de temperatura-30°C a +70°C
Comportamiento eléctrico
Sensibilidad nominal (Sn)2 mV/V ±0,1% Para Ln ≤ 20 kg, la tolerancia es ±0,2%.
Tensión de alimentación nominal10 V
Tensión de alimentación máxima15 V
Resistencia de entrada400 Ω ±20
Resistencia de salida350 Ω ±3
Desequilibrio inicial (zero balance)< ±2% Sn
Resistencia de aislamiento> 5000 MΩ
Deformación máxima (a Ln)0,2 – 0,4 mm
Cableado4 hilos (verde, rojo, negro, blanco) + pantalla — sin hilos de sense La polaridad exacta de cada hilo va en el diagrama del PDF — no se infiere aquí.
Condiciones mecánicas y material
MaterialAcero inoxidable, totalmente soldada (hermética)
Sellado / protecciónHermético — IP68 (EN 60529) e IP69K (ISO 20653)
Peso de transporte0,5 kg
Aplicaciones
Usos recomendadosBásculas de piso, básculas de banco y plataformas de precisión en ambientes de lavado o humedad constante
