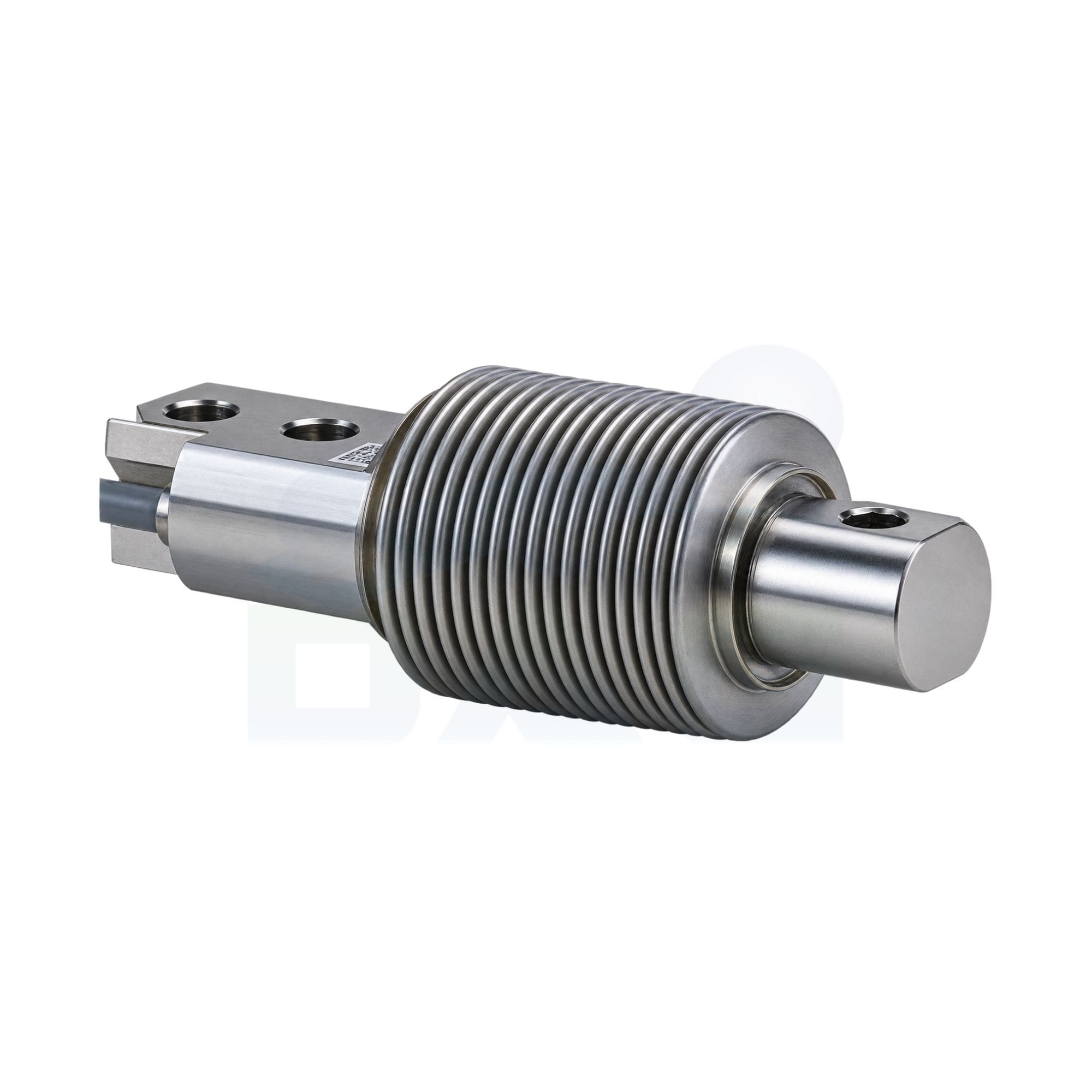

Celda de bending beam de un solo extremo, fabricada en acero inoxidable 1.4542, completamente sellada por soldadura con entrada de cable "water block" — sellado hermético IP66 e IP68 para ambientes exigentes de alimentos, químicos e industria de procesos.
Diseñada para básculas de plataforma de baja capacidad, máquinas empacadoras, básculas híbridas y pesaje de procesos. Cumple con los requisitos de pesas y medidas más exigentes de Europa (NTEP clase IIIL, 10000 divisiones).
El nombre completo del fabricante para este modelo es SHBxR (Doc. 2736-EN) — DAG usa el nombre corto "SHB" en el catálogo, consistente con la nomenclatura interna del inventario.
- Celda tipo bending beam de un solo extremo, acero inoxidable 1.4542, completamente soldada
- Sellado hermético, protección IP66 e IP68, entrada de cable "water block"
- Certificada OIML R-60 clases C3/C4 y NTEP clase IIIL, 10000 divisiones
- Versión SC (current calibration output) estándar — facilita conexión en paralelo
- Cableado de 4 hilos estándar, opcional de 6 hilos con sense
- Opcional: certificación ATEX y FM para atmósferas potencialmente explosivas
- Aplicaciones: básculas de plataforma de baja capacidad, máquinas empacadoras, básculas híbridas, pesaje de tolvas/silos
Todos los datos de esta sección provienen de la ficha técnica oficial VPG/Revere Doc. 2736-EN (Rev. abril 2026), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF para evitar errores de columnas mezcladas — 5 columnas completas (NTEP IIIL / No aprobado / OIML C3 / OIML C4 / C3MI7.5, esta última una variante "multi-interval" exclusiva de las capacidades 100-500 kg), sin ambigüedad.
Capacidad y precisión
Capacidades nominales (Emax)5, 10, 20, 30, 50, 100, 200, 350, 500 kg (DAG maneja en stock: 50, 100, 200 y 350 kg. Las demás capacidades están bajo pedido.)
NTEPClase IIIL, 10000 divisiones (5 y 10 kg no aprobadas por NTEP)
OIMLClase C3, 3000 divisiones · Clase C4, 4000 divisiones · Variante C3MI7.5 "multi-interval" (solo 100-500 kg, Dmax = 0,75 × Emax) — todas con Vmin = Emax/15000. 5 kg no aprobada por OIML.
Carga de servicio máxima segura150% de la capacidad nominal (Emax)
Carga de rotura300% de la capacidad nominal (Emax)
Carga lateral máxima segura100% de la capacidad nominal (Emax)
Error y comportamiento térmico
Error combinado — IIIL / No aprobado / C3 / C4 / C3MI7.5±0,0200% / ±0,05000% / ±0,0200% / ±0,0170% / ±0,0200% FSO
No repetibilidad — IIIL / No aprobado / C3 / C4 / C3MI7.5±0,0100% / ±0,0200% / ±0,0100% / ±0,0090% / ±0,0100% FSO
Retorno mínimo a carga muerta — IIIL / No aprobado / C3 / C4 / C3MI7.5±0,0250% / ±0,0500% / ±0,0167% / ±0,0125% / ±0,0067% de la carga aplicada
Error por deformación (creep, 30 min) — No aprobado / C3 / C3MI7.5±0,0600% / ±0,0245% / ±0,0245% de la carga aplicada
Error por deformación (creep, 20-30 min) — IIIL / No aprobado±0,0300% / ±0,0500% de la carga aplicada
Efecto de temperatura en carga muerta mínima — No aprobado / C3 / C4 / C3MI7.5±0,0250% / ±0,0047% / ±0,0047% / ±0,0047% FSO/5°C
Efecto de temperatura en sensibilidad — No aprobado / C3 / C4 / C3MI7.5±0,0250% / ±0,0050% / ±0,0045% / ±0,0050% de la carga aplicada/5°C
Rango de temperatura compensado-10°C a +40°C
Rango de temperatura de operación-40°C a +80°C
Rango de temperatura de almacenamiento-40°C a +90°C
Comportamiento eléctrico
Sensibilidad (rated output)2 mV/V ±0,02 mV/V
Desequilibrio de cero (zero balance)±1,0% FSO
Excitación recomendada5 a 12 V
Excitación máxima15 V
Resistencia de entrada460 Ω ±50
Resistencia de salida350 Ω ±3,5
Resistencia de aislamiento≥ 5000 MΩ
Versión SCEstándar de fábrica (salida de corriente calibrada, ±0,05% de un valor de referencia)
Cableado4 hilos estándar: +Excitación verde · −Excitación negro · +Salida blanco · −Salida rojo. Opcional 6 hilos con sense: +Sense amarillo · −Sense azul · Blindaje transparente — cable de 3 m
Condiciones mecánicas y material
MaterialAcero inoxidable 1.4542
ProtecciónIP66 e IP68 (hermética, completamente soldada, entrada "water block")
Deflexión a Emax0,30 ± 0,03 mm
Torque recomendado en pernos de fijación23 N·m (70 N·m para 350/500 kg)
Grupos dimensionales5-200 kg y 350/500 kg tienen dimensiones (A-D) distintas — ver ficha técnica para el detalle completo
Aplicaciones
Usos recomendadosBásculas de plataforma de baja capacidad, máquinas empacadoras, básculas híbridas, pesaje de tolvas y silos, pesaje de procesos
