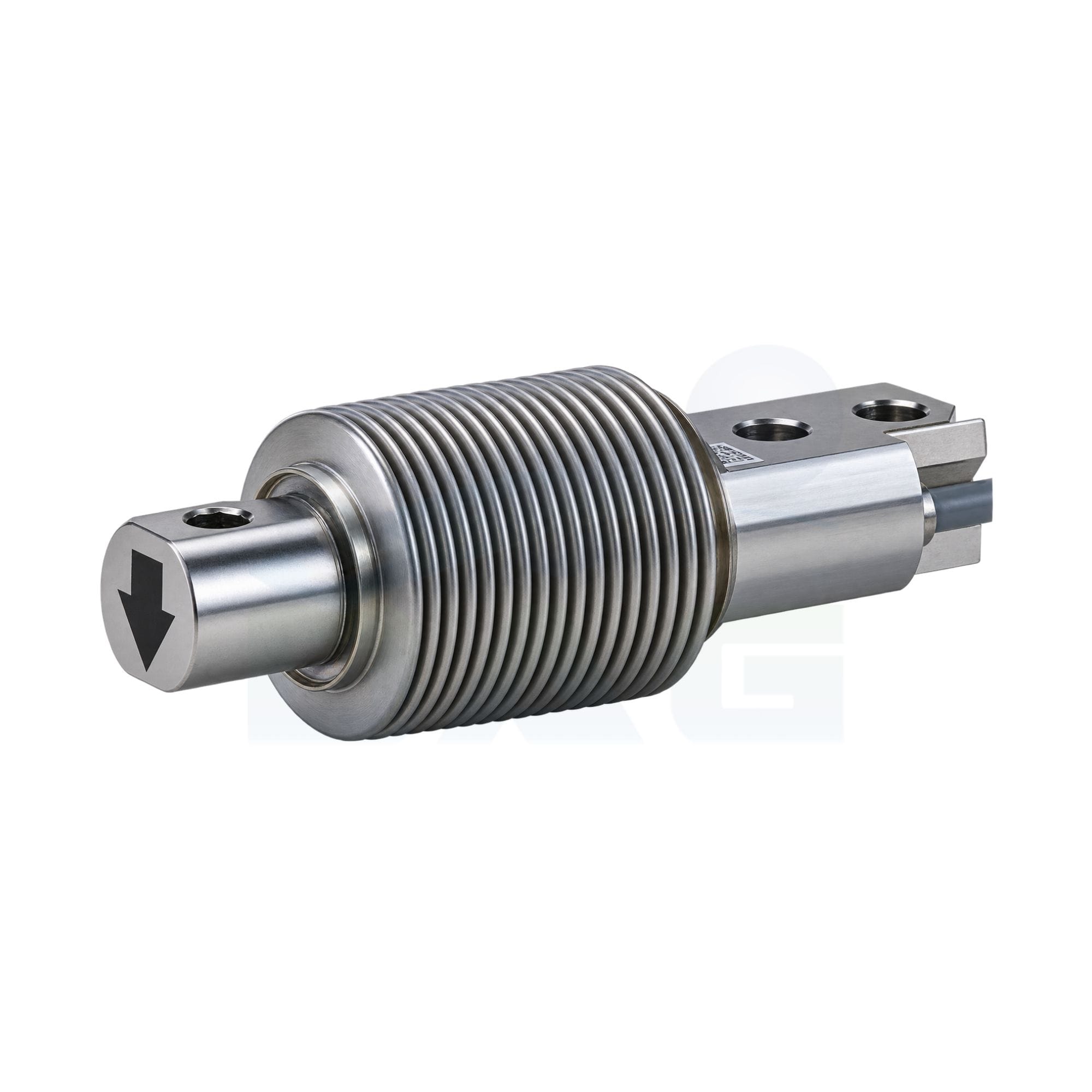

    Celda de carga Tedea Huntleigh Modelo 355
    Tedea Huntleigh · Barra y Bending Beam

    Celda de Carga Tedea Huntleigh Modelo 355

    Consultando precio…
    IP68
    OIML C3 / C4
    Inox, soldada

    Este modelo no tiene unidades activas en plataforma ahora mismo (disponible bajo pedido). Como alternativa técnica equivalente, con unidades disponibles hoy, te recomendamos el Utilcell Modelo 300 — mismo rango de capacidades pequeñas y precisión comparable.

    Capacidad nominal:
    5 kg
    10 kg
    20 kg
    30 kg
    50 kg
    100 kg
    200 kg
    250 kg
    500 kg

    Capacidad seleccionada: 5 kg

    Referencia DAG: Tedea Huntleigh 355
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Tedea Huntleigh Modelo 355

    Celda de carga soldada y sellada herméticamente, en acero inoxidable, de formato compacto tipo botón. Su construcción y cable con pantalla de poliuretano le permiten funcionar en ambientes exigentes manteniendo sus especificaciones de operación.

    Su perfil bajo, alta precisión y sellado la hacen especialmente indicada para plataformas de perfil bajo, dosificadoras por pérdida de peso (loss-in-weight), básculas marinas e híbridas, básculas de banda transportadora, y ambientes de la industria alimentaria más exigentes.

    • Celda de carga soldada, hermética, en acero inoxidable
    • Formato compacto tipo botón (welded button load cell)
    • OIML R60 clase C3 y clase C4 · NTEP no aprobado en esta configuración
    • Protección IP68
    • Cable con pantalla dual flotante, poliuretano
    • Opcional: aprobación EEx ia IIC T6 para zonas peligrosas, FM, IECEx
    • Aplicaciones: plataformas de perfil bajo, dosificación por pérdida de peso, básculas marinas e híbridas, básculas de banda, industria alimentaria exigente

    Todos los datos de esta sección provienen de la ficha técnica oficial VPG/Tedea-Huntleigh Doc. 8517-EN (Rev. abril 2024), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF para evitar errores de columnas mezcladas — esta ficha en particular trajo la tabla más nítida de las tres. Igual que en el 3410/3510, hay una columna adicional de referencia sin nombre propio que se omitió aquí.

    Capacidad y precisión

    Capacidades nominales (Ln)5, 10, 20, 30, 50, 100, 200, 250, 500 kg (ninguna en stock activo — todo bajo pedido)
    NTEPNo aprobado en esta configuración (n=1000, Y=2000)
    OIMLClase C3 (n=3000, Y=15000 — máximo disponible, 20% de utilización) · Clase C4 (n=4000, Y=13333, 30% de utilización)
    Carga de servicio máxima segura150% de la capacidad nominal
    Carga de rotura300% de la capacidad nominal

    Error y comportamiento térmico

    Error total — clase C3±0,0200% del rated output
    Error total — clase C4±0,0150% del rated output
    Retorno a cero (30 min) — C3 / C4±0,0170% / ±0,0125% de la carga aplicada
    Efecto de temperatura en el cero — C3 / C4±0,0009% / ±0,0011% del rated output/°C
    Efecto de temperatura en la salida — C3 / C4±0,0010% / ±0,0008% de la carga aplicada/°C
    Rango de temperatura compensado-10°C a +40°C
    Rango de temperatura seguro-20°C a +70°C

    Comportamiento eléctrico

    Sensibilidad (rated output)2,00 mV/V (2,02 mV/V en versión "UR matched")
    Tolerancia del rated output±0,002 mV/V Esta ficha da la tolerancia en mV/V absolutos, no en %, distinto al resto de la familia Tedea — se respeta tal cual la trae el PDF.
    Desequilibrio de cero (zero balance)±0,04 mV/V
    Excitación recomendada10 VDC o VAC RMS
    Excitación máxima15 VDC o VAC RMS
    Resistencia de entrada380 Ω ±10
    Resistencia de salida355 Ω ±5
    Resistencia de aislamiento> 2000 MΩ
    Cableado6 hilos con sense, trenzado, poliuretano, pantalla dual flotante — 3 m
    Colores del diagrama+Entrada azul · +Sense verde · +Salida blanco · −Entrada negro · −Sense gris · −Salida rojo

    Condiciones mecánicas y material

    MaterialAcero inoxidable
    ProtecciónIP68 (soldada, hermética)
    Torque recomendado22 N·m
    DimensionesCelda compacta tipo botón — ver plano completo en el PDF (las cotas del dibujo no forman una tabla limpia de transcribir sin riesgo de error)

    Aplicaciones

    Usos recomendadosPlataformas de perfil bajo, dosificación por pérdida de peso, básculas marinas e híbridas, básculas de banda transportadora, industria alimentaria exigente

    Homologable con

    Alternativa equivalente — en stock Utilcell Modelo 300 →
