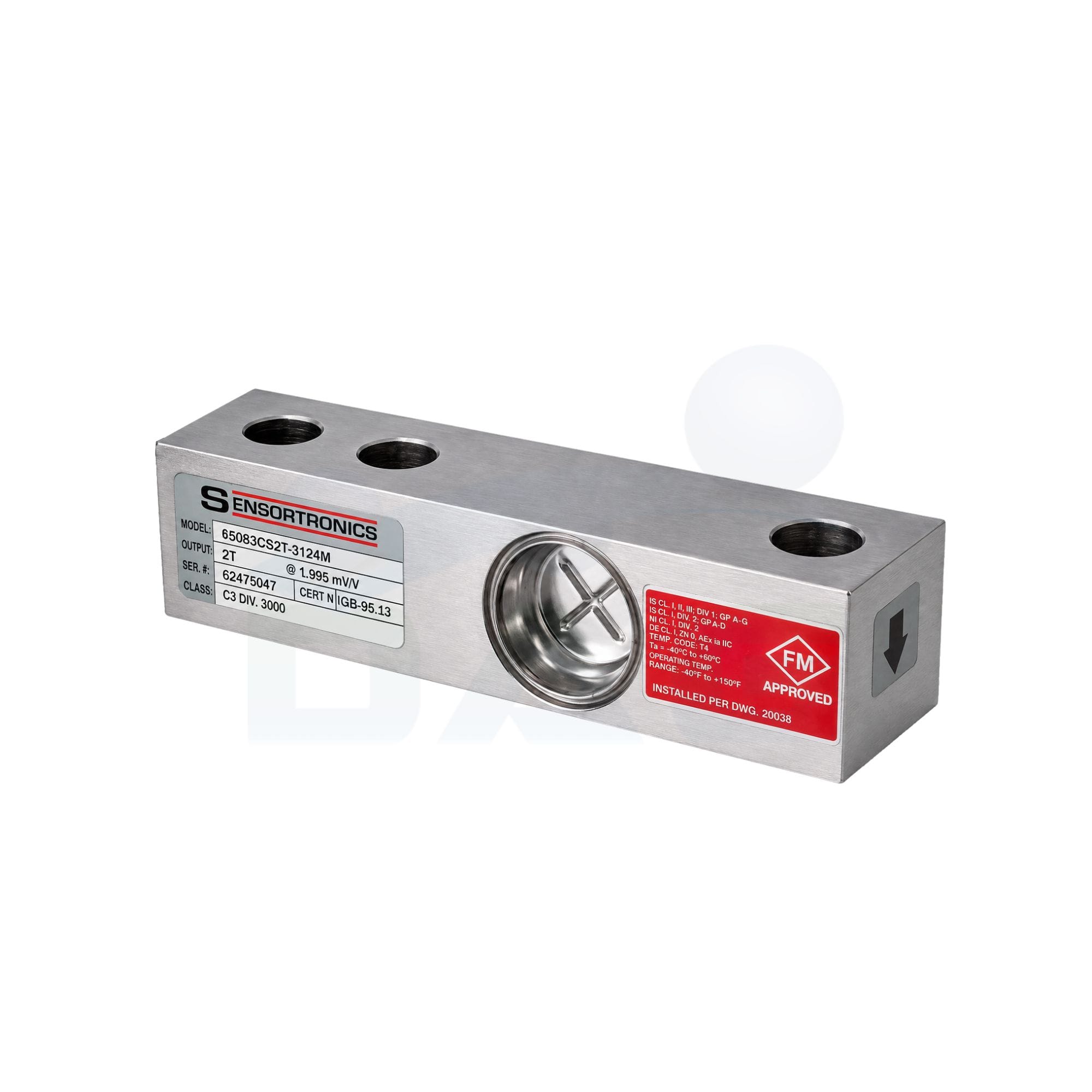

    Celda de carga Sensortronics Modelo 65083
    Sensortronics · Barra y Bending Beam

    Celda de Carga Sensortronics Modelo 65083

    Consultando precio…
    IP68 / IP69K
    NTEP III / IIIL / OIML R60
    Acero inoxidable, soldada

    Este modelo no tiene unidades activas en plataforma ahora mismo (disponible bajo pedido). Como alternativa técnica equivalente, con unidades disponibles hoy, te recomendamos el Utilcell Modelo 350i — acero inoxidable, mismo rango de capacidades y clase de precisión comparable.

    Capacidad nominal:
    1000 lb
    1500 lb
    2500 lb
    4000 lb
    5000 lb
    10000 lb
    15000 lb
    20000 lb

    Capacidad seleccionada: 1000 lb El datasheet también cubre 500, 750 kg y 1, 2, 3, 5 toneladas métricas (no aprobadas por NTEP) — consulta con nuestro equipo.

    Referencia DAG: Sensortronics 65083
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Sensortronics Modelo 65083

    Celda de carga de cizallamiento (shear beam) de perfil bajo, fabricada en acero inoxidable con sellado por soldadura completa ("welded seal") — la opción más robusta de la familia Sensortronics en esta categoría, pensada para ambientes hostiles: alimentos y bebidas, procesos químicos y plásticos, farmacéutica y biomédica.

    Perfil bajo y sellado hermético completo, combinados con alta precisión, la hacen ideal para plataformas de perfil bajo, transpaletas de pesaje, tanques y silos. Las ranuras guía en las caras de montaje superior e inferior facilitan el posicionamiento durante la fabricación de la báscula.

    Cable dual blindado de poliuretano permite operación continua en ambientes exigentes manteniendo alta especificación operativa. Comparte familia de diseño con el Modelo 65023, pero con sellado y material más resistentes (soldadura completa e IP68/IP69K vs. IP67) — no se presentan como homologables por esta diferencia de grado.

    • Célula de cizallamiento de perfil bajo, acero inoxidable, sellado por soldadura completa
    • Protección IP68, IP69K (opción IP67 también mencionada por el fabricante)
    • Aprobada Factory Mutual para atmósferas peligrosas (Clases I/II/III, Divisiones 1 y 2, Grupos A-G)
    • Certificada NTEP Clase III (5000d) / IIIL (10000d) y OIML R-60 (3000d)
    • Cable dual blindado de poliuretano
    • Opcional: adaptador de conducto integral con cable enchaquetado en teflón, ensambles compañeros 65080 TWA
    • Aplicaciones: ambientes hostiles (alimentos, químicos, farmacéutica), pesaje de tanques/tolvas/silos, sistemas de dosificación y mezcla

    Todos los datos de esta sección provienen de la ficha técnica oficial VPG Force Sensors/Sensortronics Doc. 11576 (Rev. abril 2024), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF — 4 columnas completas (NTEP III / NTEP IIIL / Standard / OIML R60), sin ambigüedad.

    Capacidad y precisión

    Capacidades nominales (R.C./Emax)1000, 1500, 2500, 4000, 5000, 10000, 15000, 20000 lbs · 500, 750 kg y 1, 2, 3, 5 toneladas métricas (Ninguna capacidad está en stock activo — todo bajo pedido. Las capacidades métricas no están aprobadas por NTEP.)
    NTEPClase III, 5000 divisiones (individual) / Clase IIIL, 10000 divisiones (múltiple) — Cert. NTEP No. 98-058 — solo capacidades 1-10k lb
    OIMLR-60, hasta 3000 divisiones (Y=8333 máximo disponible) — aprobación OIML solo en 1-10k lb y 500-5000 kg
    Relación de rechazo de carga lateral500:1
    Carga lateral máxima segura100% de la capacidad nominal (R.C.)
    Carga de servicio máxima segura (central)150% de la capacidad nominal (R.C.)
    Carga de rotura (central)300% de la capacidad nominal (R.C.)

    Error y comportamiento térmico

    Sensibilidad — NTEP III / NTEP IIIL / Standard / OIML R602,0 / 2,0 / 3,0 / 2,0 mV/V
    Error combinado — NTEP III / NTEP IIIL / Standard / OIML R60±0,02% / ±0,02% / ±0,03% / ±0,02% FSO
    No repetibilidad±0,01% FSO
    Error por deformación (creep, 30 min) — III / IIIL / Standard / R60±0,025% / ±0,03% / ±0,03% / ±0,017% FSO
    Efecto de temperatura en el cero — III / IIIL / Standard / R60±0,0010% / ±0,0010% / ±0,0015% / ±0,0010% FSO/°F
    Efecto de temperatura en la salida — III / IIIL / Standard / R60±0,0008% / ±0,0008% / ±0,0008% / ±0,0007% de la carga/°F
    Rango de temperatura compensado-10°C a +40°C (14°F a 104°F)
    Rango de temperatura de operación-18°C a +65°C (0°F a 150°F)
    Rango de temperatura de almacenamiento-50°C a +85°C (-60°F a 185°F)

    Comportamiento eléctrico

    Tolerancia de sensibilidad±0,25% mV/V
    Desequilibrio de cero (zero balance)±1,0% FSO
    Excitación recomendada10 VDC o VAC RMS
    Excitación máxima15 VDC o VAC RMS
    Impedancia de entrada343-357 Ω
    Impedancia de salida349-355 Ω
    Resistencia de aislamiento (a 50 VDC)> 1000 MΩ
    Cableado4 hilos: +Excitación rojo · −Excitación negro · +Salida verde · −Salida blanco, cable dual blindado de poliuretano El datasheet menciona compensación por hilos de sense adicionales en el texto, pero el diagrama oficial de cableado solo especifica estos 4 hilos.

    Condiciones mecánicas y material

    MaterialAcero inoxidable, sellado por soldadura completa
    ProtecciónIP68, IP69K (tabla de especificaciones) — IP67 también mencionado como opción en las características del fabricante
    Rosca de carga1/2-20 UNF-2B (1000-4000 lb) · 3/4-16 UNF-2B (5000-10000 lb) · 1"-14 UNS-2B (15000-20000 lb)
    Torque recomendado136 N·m (hasta 5000 kg) · 205 N·m (5000 kg en adelante)

    Aplicaciones

    Usos recomendadosAmbientes hostiles (alimentos y bebidas, procesos químicos y plásticos, farmacéutica y biomédica), pesaje de tanques, tolvas y silos, sistemas de dosificación, mezcla y batching
