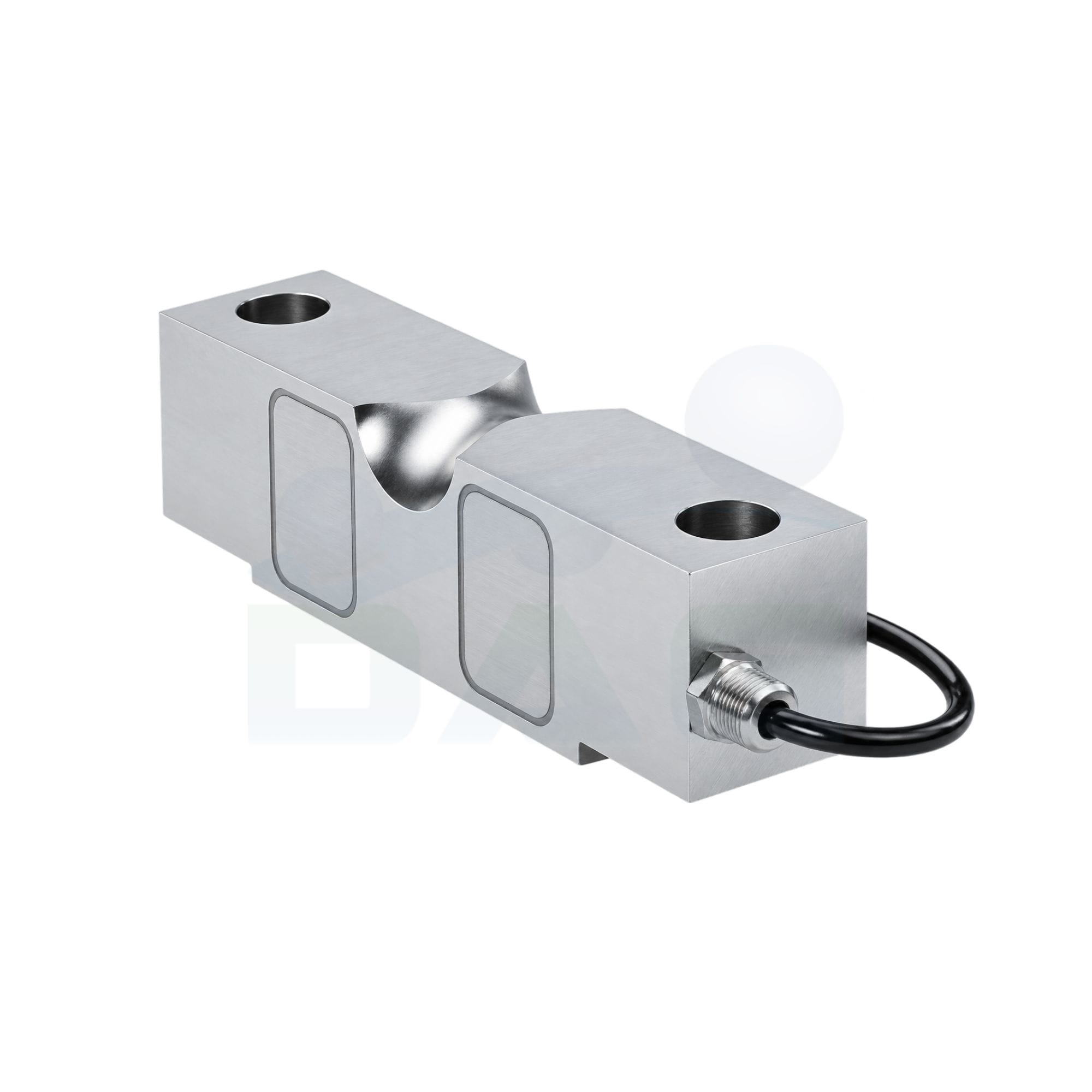

    Celda de carga Sensortronics Modelo 65058
    Sensortronics · Doble Apoyo

    Celda de Carga Sensortronics Modelo 65058

    Consultando precio…
    IP67
    NTEP III / IIIL / OIML R60
    Niquelada

    La mayoría de capacidades de este modelo no tienen unidades activas en plataforma ahora mismo (disponible bajo pedido). Como alternativa técnica equivalente, con unidades disponibles hoy, te recomendamos el Utilcell Modelo 460 — mismo rango de alta capacidad (5 a 100 t).

    Capacidad nominal:
    50000 lb
    60000 lb
    75000 lb

    Capacidad seleccionada: 50000 lb El datasheet también cubre 10000, 15000, 20000, 25000, 100000, 125000, 150000, 200000 y 225000 lb — sin stock activo, consulta con nuestro equipo.

    Referencia DAG: Sensortronics 65058
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Sensortronics Modelo 65058

    Celda de carga de doble cizalladura, de capacidad media a alta, fabricada en acero de herramienta aleado niquelado, con carga centrada por enlace (center-link loaded) — diseñada para uso en básculas de camión y ferrocarril certificadas.

    Certificada intrínsecamente segura por Factory Mutual System (FM), apta para ambientes potencialmente explosivos. Certificada para aplicaciones legales de comercio ("legal for trade") bajo estándares americanos NTEP e internacionales OIML.

    Existe una versión en acero inoxidable (sellado por soldadura) — el Modelo 65058-S. No se presentan como intercambiables por precio ni por SKU.

    • Célula de doble cizalladura, capacidad media a alta, acero niquelado
    • Carga centrada por enlace (center-link loaded)
    • Sellado Sensorgage™, protección IP67
    • Certificada NTEP Clase III (5000d) / IIIL (10000d) y OIML R60 (3000d) en 20000-100000 lb
    • Aprobada Factory Mutual para atmósferas peligrosas (Clases I/II/III, Divisiones 1 y 2, Grupos A-G)
    • Aplicaciones: básculas de camión y ferrocarril, pesaje de precisión de tanques, tolvas y silos

    Todos los datos de esta sección provienen de la ficha técnica oficial VPG Transducers/Sensortronics Doc. 2697-EN (Rev. 22-jul-2020), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla trae 4 columnas completas (NTEP III / NTEP IIIL / Standard / OIML R60), sin ambigüedad.

    Capacidad y precisión

    Capacidad nominal (R.C./Emax)10000, 15000, 20000, 25000, 50000, 60000, 75000, 100000, 125000, 150000, 200000, 225000 lbs (DAG maneja en stock: 75000 lb, con disponibilidad. 50000 y 60000 lb sin unidades activas. El resto está bajo pedido — consultar fábrica para capacidades sobre 100000 lb.)
    NTEPClase III, 5000 divisiones (múltiple) · Clase IIIL, 10000 divisiones (múltiple) — Cert. NTEP No. 86-046A3, aprobación solo 20000-200000 lb
    OIMLR60, 3000 divisiones, Y=6667 máximo disponible
    Sobrecarga central máxima segura150% de R.C.
    Sobrecarga central última300% de R.C.
    Sobrecarga lateral segura100% de R.C.
    Relación de rechazo de carga lateral500:1

    Error y comportamiento térmico

    Error combinado — NTEP III / NTEP IIIL / Standard / OIML R600,02% / 0,02% / 0,03% / 0,02% FSO
    No repetibilidad — NTEP III / NTEP IIIL / Standard / OIML R600,01% / 0,01% / 0,015% / 0,01% FSO
    Error de fluencia (30 minutos) — NTEP III / NTEP IIIL / Standard / OIML R600,025% / 0,030% / 0,030% / 0,017% FSO
    Efecto de la temperatura en el cero0,0010% / 0,0010% / 0,0015% / 0,0010% FSO/°F
    Efecto de la temperatura en la salida0,0008% de la carga/°F (todas las clases)
    Rango de temperatura compensado14°F a 104°F (-10°C a 40°C)
    Rango de temperatura de operación0°F a 150°F (-18°C a 65°C)
    Rango de temperatura de almacenamiento-60°F a 185°F (-50°C a 85°C)

    Comportamiento eléctrico

    Salida nominal (R.O.)3,0 mV/V
    Tolerancia de salida nominal±0,25% mV/V
    Desequilibrio de cero±1,0% FSO
    Excitación recomendada10 VDC o VAC RMS
    Excitación máxima25 VDC o VAC RMS
    Resistencia de entrada686 a 714 Ω
    Resistencia de salida699 a 707 Ω
    Resistencia de aislamiento (a 50 VDC)> 1000 MΩ
    Cableado4 hilos: +Excitación rojo · −Excitación negro · +Salida verde · −Salida blanco — cable de 35 pies (estándar), conducto integral

    Condiciones mecánicas y material

    MaterialAcero de herramienta aleado niquelado (nickel-plated alloy tool steel)
    Protección ambientalIP67
    Rosca de carga1/4-18 NPT (10000-25000 lb) · 1/2-14 NPT (50000-75000 lb) · 1/2-14 NPT (100000-150000 lb) · 1/2-14 NPT (200000-225000 lb)

    Aplicaciones

    Usos recomendadosBásculas de camión, básculas de vía férrea, pesaje de precisión de tanques/tolvas/silos, monitoreo de nivel e inventario

    Homologable con

    Alternativa equivalente — en stock Utilcell Modelo 460 →
