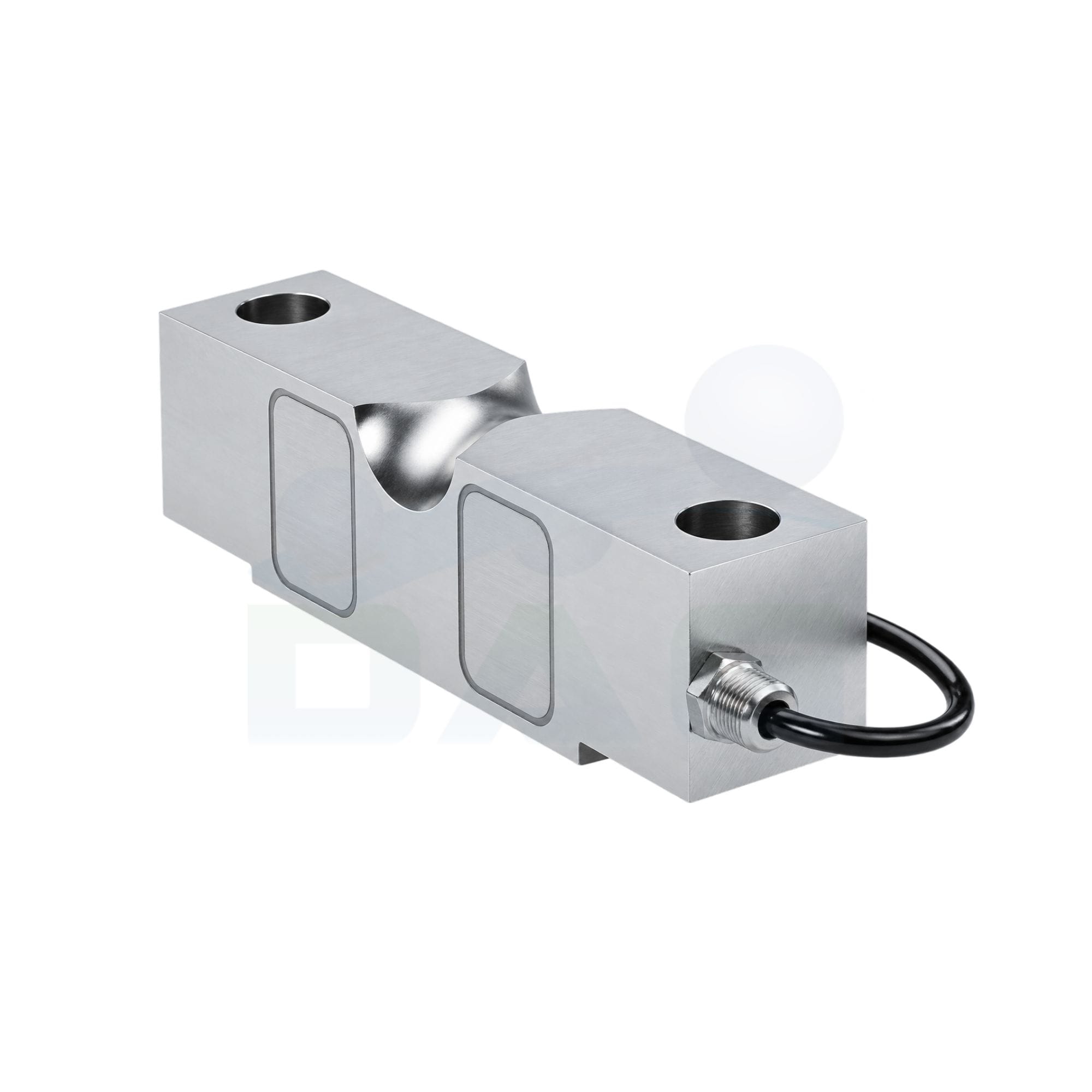

    Celda de carga Sensortronics Modelo 65058-S
    Sensortronics · Doble Apoyo

    Celda de Carga Sensortronics Modelo 65058-S

    Consultando precio…
    IP67
    NTEP III / IIIL / OIML R60
    Acero inoxidable

    Este modelo no tiene unidades activas en plataforma ahora mismo (disponible bajo pedido). Como alternativa técnica equivalente, con unidades disponibles hoy, te recomendamos el Utilcell Modelo 460 — mismo material inoxidable y rango de alta capacidad (5 a 100 t).

    Capacidad nominal:
    50000 lb
    60000 lb
    75000 lb

    Capacidad seleccionada: 50000 lb El datasheet también cubre 10000, 15000, 20000, 25000, 100000, 125000, 150000, 200000 y 225000 lb — sin stock activo, consulta con nuestro equipo.

    Referencia DAG: Sensortronics 65058-S
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Sensortronics Modelo 65058-S

    Celda de carga de doble cizalladura, de capacidad media a alta, versión en acero inoxidable, sellada por soldadura — con carga centrada por enlace (center-link loaded), diseñada para uso en básculas de camión y ferrocarril certificadas en ambientes exigentes.

    Certificada intrínsecamente segura por Factory Mutual System (FM), apta para ambientes potencialmente explosivos. Certificada para aplicaciones legales de comercio ("legal for trade") bajo estándares americanos NTEP e internacionales OIML.

    Comparte la misma ficha técnica que el Modelo 65058 (acero niquelado) — mismas dimensiones y precisión, la diferencia es exclusivamente el material del cuerpo. No se presentan como intercambiables por precio ni por SKU.

    • Célula de doble cizalladura, capacidad media a alta, acero inoxidable, sellado por soldadura
    • Carga centrada por enlace (center-link loaded)
    • Sellado Sensorgage™, protección IP67
    • Certificada NTEP Clase III (5000d) / IIIL (10000d) y OIML R60 (3000d) en 20000-100000 lb
    • Aprobada Factory Mutual para atmósferas peligrosas (Clases I/II/III, Divisiones 1 y 2, Grupos A-G)
    • Aplicaciones: básculas de camión y ferrocarril, pesaje de precisión de tanques, tolvas y silos, ambientes exigentes

    Todos los datos de esta sección provienen de la ficha técnica oficial VPG Transducers/Sensortronics Doc. 2697-EN (Rev. 22-jul-2020) — el mismo documento que el Modelo 65058, con la nota al pie "(2) Stainless steel available — model name is 65058S" confirmando que la tabla de especificaciones es la misma y solo cambia el material.

    Capacidad y precisión

    Capacidad nominal (R.C./Emax)10000, 15000, 20000, 25000, 50000, 60000, 75000, 100000, 125000, 150000, 200000, 225000 lbs (Ninguna capacidad está en stock activo — todo bajo pedido. Consultar fábrica para capacidades sobre 100000 lb.)
    NTEPClase III, 5000 divisiones (múltiple) · Clase IIIL, 10000 divisiones (múltiple) — Cert. NTEP No. 86-046A3, aprobación solo 20000-200000 lb
    OIMLR60, 3000 divisiones, Y=6667 máximo disponible
    Sobrecarga central máxima segura150% de R.C.
    Sobrecarga central última300% de R.C.
    Sobrecarga lateral segura100% de R.C.
    Relación de rechazo de carga lateral500:1

    Error y comportamiento térmico

    Error combinado — NTEP III / NTEP IIIL / Standard / OIML R600,02% / 0,02% / 0,03% / 0,02% FSO
    No repetibilidad — NTEP III / NTEP IIIL / Standard / OIML R600,01% / 0,01% / 0,015% / 0,01% FSO
    Error de fluencia (30 minutos) — NTEP III / NTEP IIIL / Standard / OIML R600,025% / 0,030% / 0,030% / 0,017% FSO
    Efecto de la temperatura en el cero0,0010% / 0,0010% / 0,0015% / 0,0010% FSO/°F
    Efecto de la temperatura en la salida0,0008% de la carga/°F (todas las clases)
    Rango de temperatura compensado14°F a 104°F (-10°C a 40°C)
    Rango de temperatura de operación0°F a 150°F (-18°C a 65°C)
    Rango de temperatura de almacenamiento-60°F a 185°F (-50°C a 85°C)

    Comportamiento eléctrico

    Salida nominal (R.O.)3,0 mV/V
    Tolerancia de salida nominal±0,25% mV/V
    Desequilibrio de cero±1,0% FSO
    Excitación recomendada10 VDC o VAC RMS
    Excitación máxima25 VDC o VAC RMS
    Resistencia de entrada686 a 714 Ω
    Resistencia de salida699 a 707 Ω
    Resistencia de aislamiento (a 50 VDC)> 1000 MΩ
    Cableado4 hilos: +Excitación rojo · −Excitación negro · +Salida verde · −Salida blanco — cable de 35 pies (estándar), conducto integral

    Condiciones mecánicas y material

    MaterialAcero inoxidable, sellado por soldadura
    Protección ambientalIP67
    Rosca de carga1/4-18 NPT (10000-25000 lb) · 1/2-14 NPT (50000-75000 lb) · 1/2-14 NPT (100000-150000 lb) · 1/2-14 NPT (200000-225000 lb)

    Aplicaciones

    Usos recomendadosBásculas de camión, básculas de vía férrea, pesaje de precisión de tanques/tolvas/silos, monitoreo de nivel e inventario, ambientes exigentes

    Homologable con

    Alternativa equivalente — en stock Utilcell Modelo 460 →
