Revere Transducer · Barra y Bending Beam

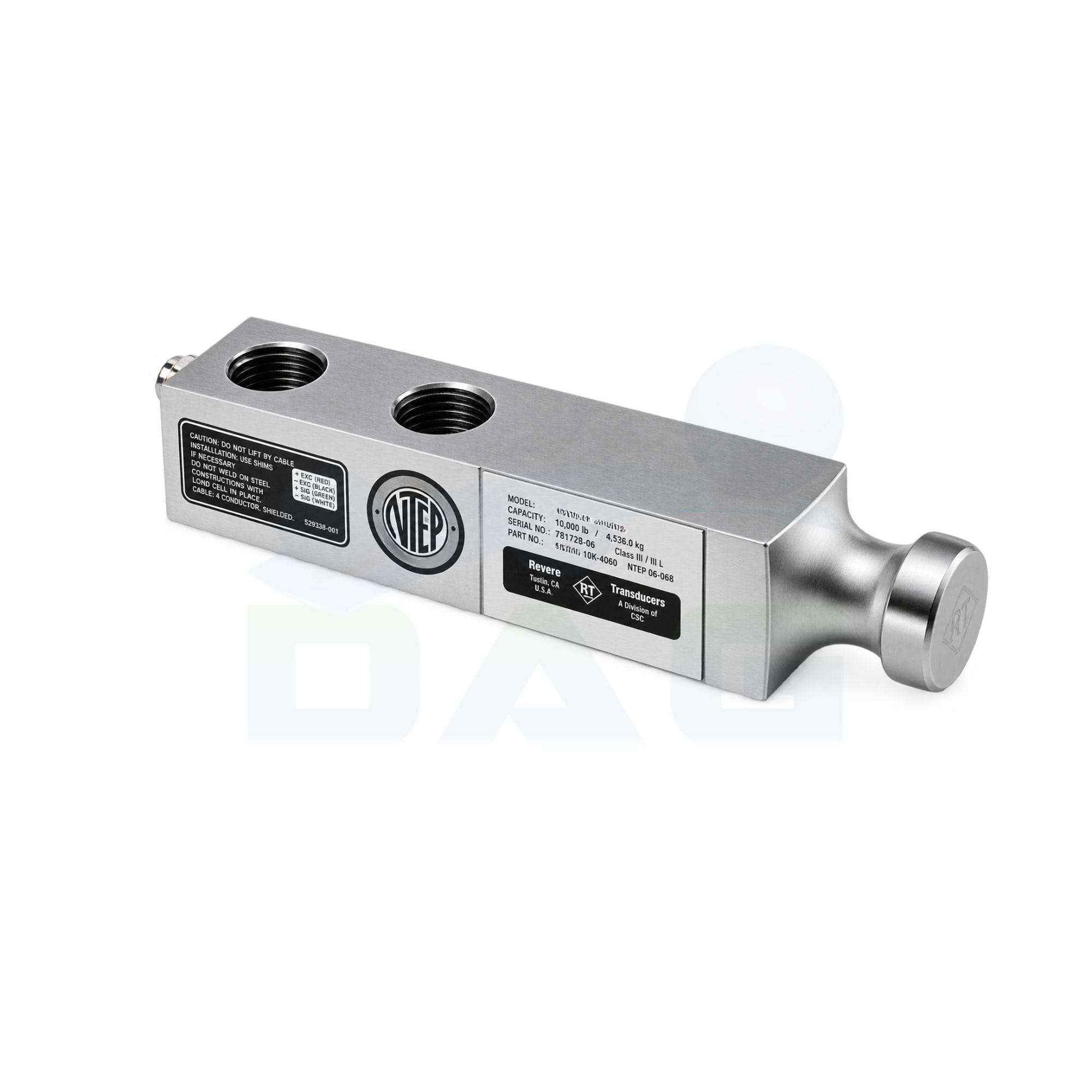

Celda de Carga Revere Transducer Modelo 5723

Consultando precio…

IP67

NTEP IIIL

Niquelada

Capacidad nominal:

2500 lb

4000 lb

Capacidad seleccionada: 2500 lb El datasheet también cubre 1000, 1500, 5000, 7500 y 10000 lb — sin stock activo, consulta con nuestro equipo.

Referencia DAG: Revere Transducer 5723

Cotizar con nuestra plataforma

¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

Ver ficha técnica completa ↓

Ficha Técnica

Descripción

Más Información

Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Revere Transducer Modelo 5723

Celda de carga de cizallamiento (shear beam) de un solo extremo, fabricada en acero niquelado, con diseño de "nariz de enlace" (link nose) — pensado específicamente para plataformas que requieren algo de movimiento durante el proceso de pesaje.

La instalación se facilita usando un anillo que se ajusta sobre la nariz de enlace y transmite la carga a la celda. El sellado confiable y la protección mecánica de la zona de galgas extensométricas se logra con compuesto de encapsulado y cubierta metálica (IP67).

Célula de cizallamiento single-ended, diseño "link nose", acero niquelado
Sellado IP67 (DIN 40.050), compuesto de encapsulado con cubierta metálica
Certificada NTEP clase IIIL, 10000 divisiones (clase de precisión ASTM B10)
Opcional: certificación Factory Mutual para atmósferas potencialmente explosivas
Aplicaciones: básculas de plataforma, básculas de banda, básculas para ganado (livestock)

Todos los datos de esta sección provienen de la ficha técnica oficial del fabricante (5723-Revere-Pending.pdf), el mismo PDF enlazado en la pestaña "Ficha Técnica". A diferencia de los demás modelos Revere de esta categoría (formato VPG Force Sensors/europeo con columnas NTEP/OIML separadas), este datasheet usa el formato ASTM/americano clásico de Revere: una sola clase de precisión combinada (NTEP Class IIIL / ASTM B10), sin desglose adicional por clase OIML.

Capacidad y precisión

Capacidades nominales (Emax)1000, 1500, 2500, 4000, 5000, 7500, 10000 lbs (DAG maneja en stock: 2500 y 4000 lb. El resto está bajo pedido. El fabricante no ofrece versión en kg para este modelo.)

Clase de precisiónASTM B10 · NTEP Class IIIL, 10000 divisiones

Mínimo intervalo de verificación (Vmin)0,03 / 0,05 / 0,08 / 0,13 / 0,16 / 0,23 / 0,33 (según capacidad)

Error combinado±0,02% S (incluye no linealidad e histéresis)

Error por deformación (creep, 20 min)±0,03% S

Carga de servicio máxima segura150% de la capacidad nominal (Emax)

Carga de rotura300% de la capacidad nominal (Emax)

Carga lateral máxima segura100% de la capacidad nominal (Emax)

Error y comportamiento térmico

Efecto de temperatura en el cero±0,0090% FSO/5°C (±0,0010%/°F)

Efecto de temperatura en la salida±0,0072% S/5°C (±0,0008%/°F)

Rango de temperatura compensado-10°C a +40°C (+14°F a +104°F)

Rango de temperatura de operación-53°C a +93°C (-65°F a +200°F)

Comportamiento eléctrico

Sensibilidad (rated output)3 mV/V ± 0,008

Desequilibrio de cero (zero balance)±1,0% FSO

Excitación recomendada10 VDC o VAC

Excitación máxima15 VDC o VAC

Resistencia de entrada350,0 Ω ±3,5

Resistencia de salida350,0 Ω ±3,5

Resistencia de aislamiento (a 50 VDC)> 5000 MΩ

Cableado4 hilos blindados: +Excitación rojo · −Excitación negro · +Salida verde · −Salida blanco · Blindaje transparente (no conectado al cuerpo de la celda) — cable de 6 m

Nota del fabricanteLa precisión puede verse afectada si se acortan los cables de 4 hilos

Condiciones mecánicas y material

MaterialAcero niquelado (nickel plated steel)

ProtecciónIP67 (DIN 40.050)

DiseñoNariz de enlace (link nose) — instalación con anillo de acople

Aplicaciones

Usos recomendadosBásculas de plataforma, básculas de banda, básculas para ganado (livestock)

Homologable con

Para capacidades sin stock aquí Utilcell Modelo 350n US →
