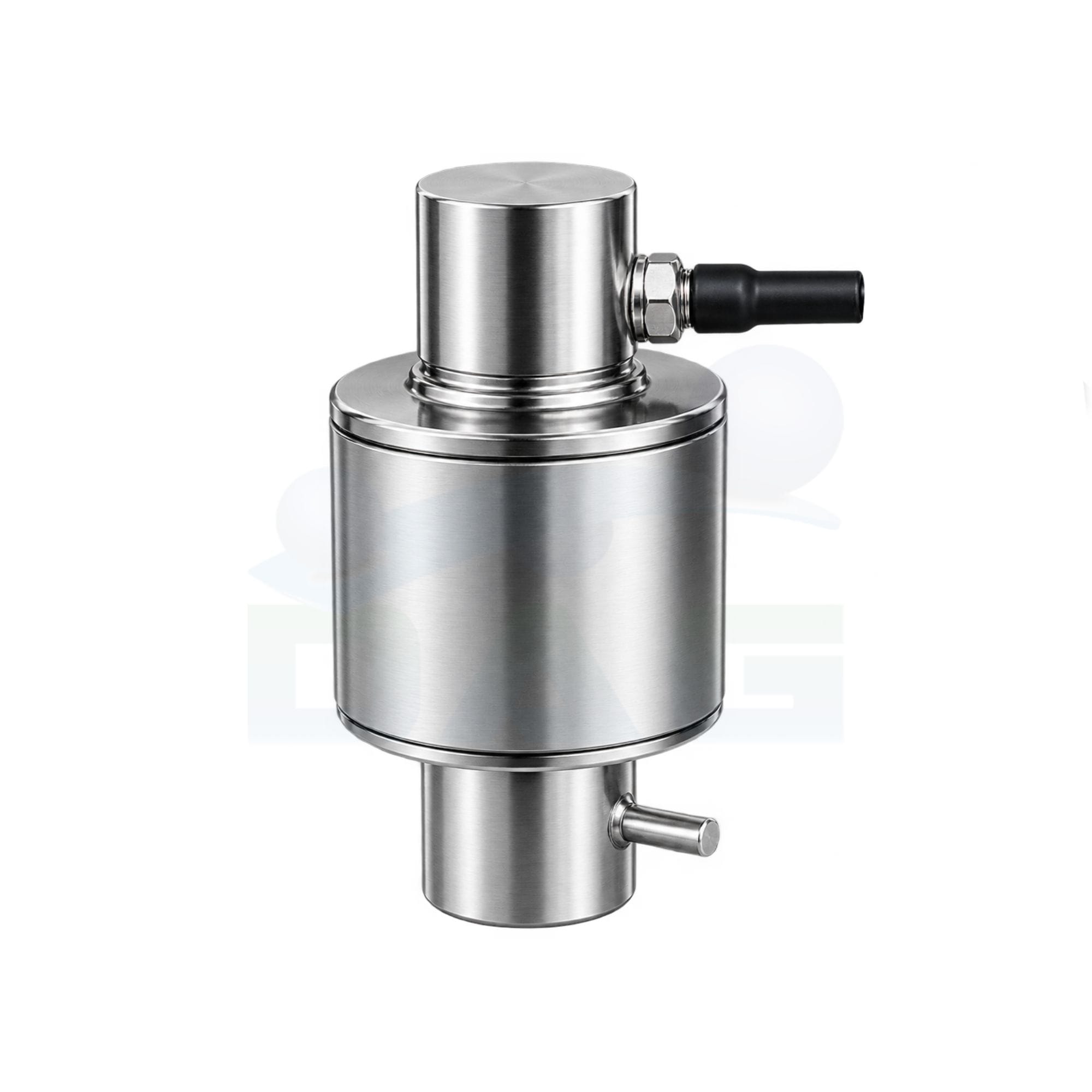

    Celda de carga Utilcell Modelo 740
    Utilcell · Botella ó Disco

    Celda de Carga Utilcell Modelo 740

    Consultando precio…
    IP68 / IP69K
    OIML R60 clase C (4000 divisiones)
    Columna autocentrante
    Capacidad nominal:
    15 t
    20 t
    25 t
    30 t
    40 t
    50 t
    60 t

    Capacidad seleccionada: 15 t En stock activo hoy: 40 t (24 unidades). El resto del rango está disponible bajo pedido.

    Referencia DAG: Utilcell Modelo 740
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Utilcell Modelo 740

    Célula de carga de compresión de columna pivotante autocentrante, en acero inoxidable, con el mismo principio de diseño que el modelo 730 pero en un rango de capacidad ampliado de 15 a 60 toneladas — ideal para básculas puente pesacamiones de gran capacidad.

    Herméticamente soldada, con protección IP68 e IP69K, preajuste de esquinas optimizado por calibración de corriente de salida y protección antirrayos integrada.

    Existe también en versión 740 CP (corriente calibrada), indicada específicamente para sistemas multicélula que requieren máxima precisión de paralelismo.

    • Columna pivotante autocentrante, construcción en acero inoxidable
    • Herméticamente soldada, protección IP68 (EN 60529) e IP69K (ISO 20653)
    • 4000 divisiones OIML R60 clase C
    • Rango de capacidad ampliado: 15 a 60 toneladas
    • Preajuste de esquinas optimizado para sistemas multicélula
    • Protección antirrayos integrada · aplicaciones: básculas puente pesacamiones, pesaje de alta capacidad

    Todos los datos de esta sección provienen de la ficha técnica oficial Utilcell — Modelo 740 (página 111 del catálogo), leída completa mediante WebFetch+Read del PDF publicado en calidag.com.

    Capacidad y precisión

    Carga nominal (Ln)15, 20, 25, 30, 40, 50, 60 t (En stock activo: 40 t. El resto, bajo pedido.)
    Clase de precisión OIML4000 divisiones
    Carga límite / carga de rotura150% Ln / > 350% Ln
    Carga de servicio120% Ln
    Error combinado< ±0.013% Sn
    Error de repetibilidad< ±0.01% Sn

    Comportamiento eléctrico

    Sensibilidad nominal (Sn)2 mV/V (preajuste de esquinas ±0.05% por calibración de corriente de salida)
    Tensión de alimentación nominal / máxima10 V / 15 V
    Resistencia de entrada / salida800 ±5 Ω / 705 ±5 Ω
    Desequilibrio inicial±2% Sn
    Resistencia de aislamiento> 5000 MΩ
    CablePVC 6 hilos, 18 m — incluye 2 hilos "sense" adicionales

    Condiciones mecánicas y térmicas

    Efecto de la temperatura en el cero / en la sensibilidad< ±0.01% Sn/5°C / < ±0.006% Sn/5°C
    Error de fluencia (30 minutos)< ±0.012% Sn
    Compensación de temperatura-10°C / +40°C
    Límites de temperatura-50°C / +80°C
    Deformación máxima (a Ln)0.6-1 mm
    Inclinación máxima permitida5° (15-50 t) / 3° (60 t)

    Homologable con

    Utilcell Modelo 740 CP → Revere Transducer Modelo ASC2 →
