Utilcell · Doble Apoyo

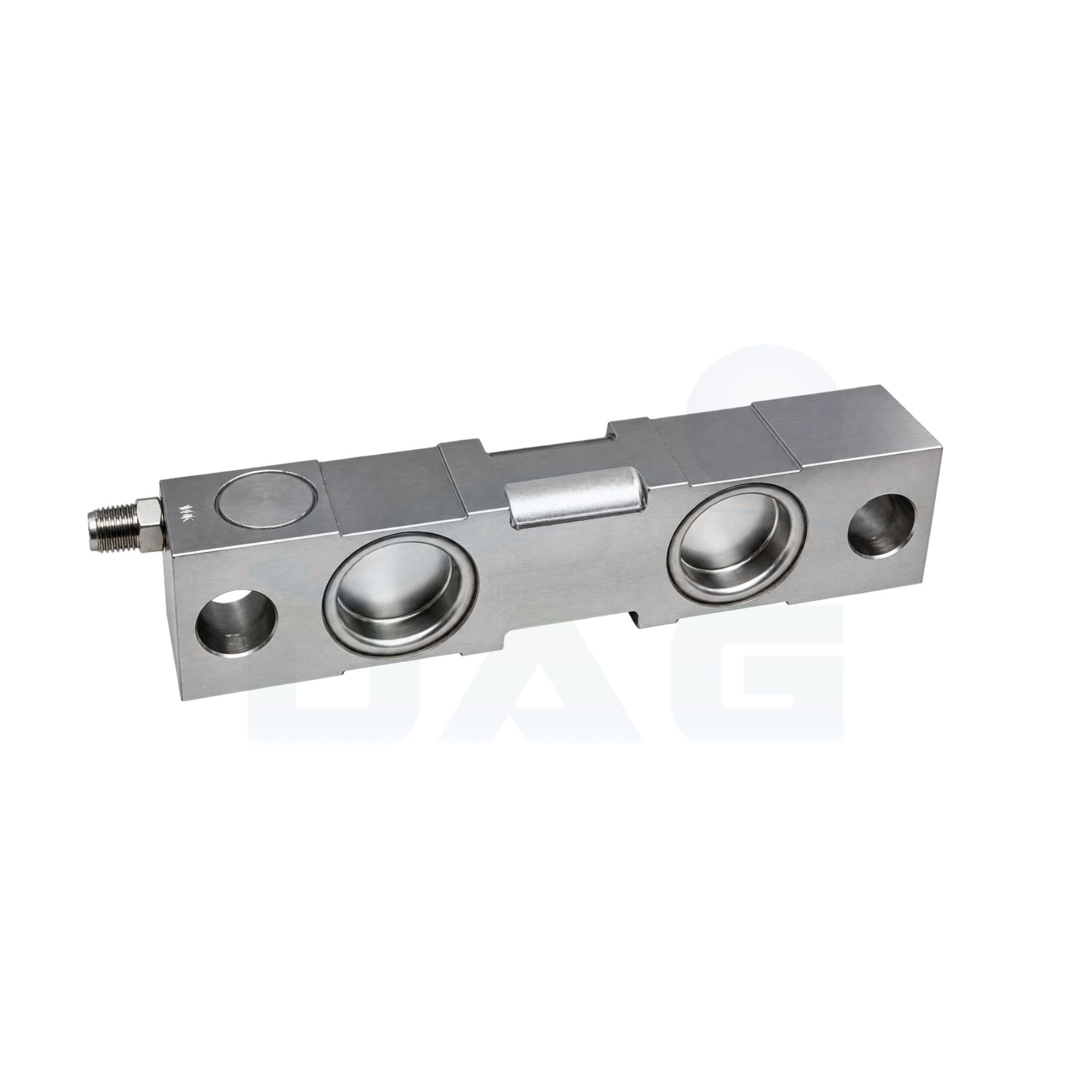

Celda de Carga Utilcell Modelo 470 US

Consultando precio…

IP67

±0,03% Ln

Niquelada

Capacidad nominal:

2500 lb

5000 lb

10000 lb

20000 lb

25000 lb

Capacidad seleccionada: 2500 lb El datasheet también cubre 1000, 1500, 15000, 50000 y 75000 lb — sin stock activo, consulta con nuestro equipo.

Referencia DAG: Utilcell 470 US

Cotizar con nuestra plataforma

¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

Ver ficha técnica completa ↓

Ficha Técnica

Descripción

Más Información

Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Utilcell Modelo 470 US

Celda de carga de doble cizalladura, versión niquelada (acero aleado niquelado), protección IP67 — la opción estándar de la familia 470 US para sistemas de pesaje de tanques y silos con requerimientos de alta linealidad y bajo perfil.

Fácil montaje. Existe una versión en acero inoxidable — el Modelo 470i US, hermético y con IP68/IP69K — para ambientes más exigentes.

Célula de doble cizalladura, construcción en acero niquelado
Protección IP67 (EN 60529)
Clase de precisión ±0,03% Ln en todas las capacidades
Fácil montaje
Aplicaciones: sistemas de pesaje de tanques y silos con requerimientos de alta linealidad y bajo perfil

Todos los datos de esta sección provienen del catálogo oficial Utilcell "MOD. 470 US", el mismo PDF enlazado en la pestaña "Ficha Técnica". Este documento cubre tanto la versión niquelada (470n) como la inoxidable (470i) — esta página corresponde a la versión niquelada.

Capacidad y precisión

Capacidades nominales (Ln)1000, 1500, 2500, 5000, 10000, 15000, 20000, 25000, 50000, 75000 lbs (DAG maneja en stock: 2500, 5000, 10000, 20000 y 25000 lb. El resto está bajo pedido.)

Clase de precisión±0,03% Ln

Carga mínima0% Ln

Carga de servicio150% Ln

Carga límite200% Ln

Error y comportamiento térmico

Error combinado< ±0,03% Sn

Error repetibilidad< ±0,01% Sn

Efecto de la temperatura en el cero< ±0,011% Sn/10°F

Efecto de la temperatura en la sensibilidad< ±0,0067% Sn/10°F

Error de fluencia (30 minutos)< ±0,016% Sn

Compensación de temperatura-10°C a +40°C (+14°F a +104°F)

Límites de temperatura-30°C a +70°C (-22°F a +158°F)

Comportamiento eléctrico

Sensibilidad nominal (Sn)3 ±0,1% mV/V

Tensión de alimentación nominal10 V

Tensión de alimentación máxima15 V

Resistencia de entrada700 ±14 Ω

Resistencia de salida700 ±5 Ω

Desequilibrio inicial< ±2% Sn

Resistencia de aislamiento> 5000 MΩ

Deformación máxima (a Ln)0,01 a 0,07 pulg.

Cableado4 hilos: +Excitación rojo · +Salida verde · −Excitación negro · −Salida blanco · pantalla no conectada al cuerpo — cable PVC Ø0,20", 32,8 pies

Condiciones mecánicas y material

MaterialAcero niquelado (nickel-plated alloy steel)

ProtecciónIP67 (EN 60529)

Rosca de carga1/4-18 NPT (1000-25000 lb) · 1/2-14 NPT (50000 lb)

Aplicaciones

Usos recomendadosSistemas de pesaje de tanques y silos con requerimientos de alta linealidad y bajo perfil

Homologable con

Celtron DSR Revere Transducer 5103
