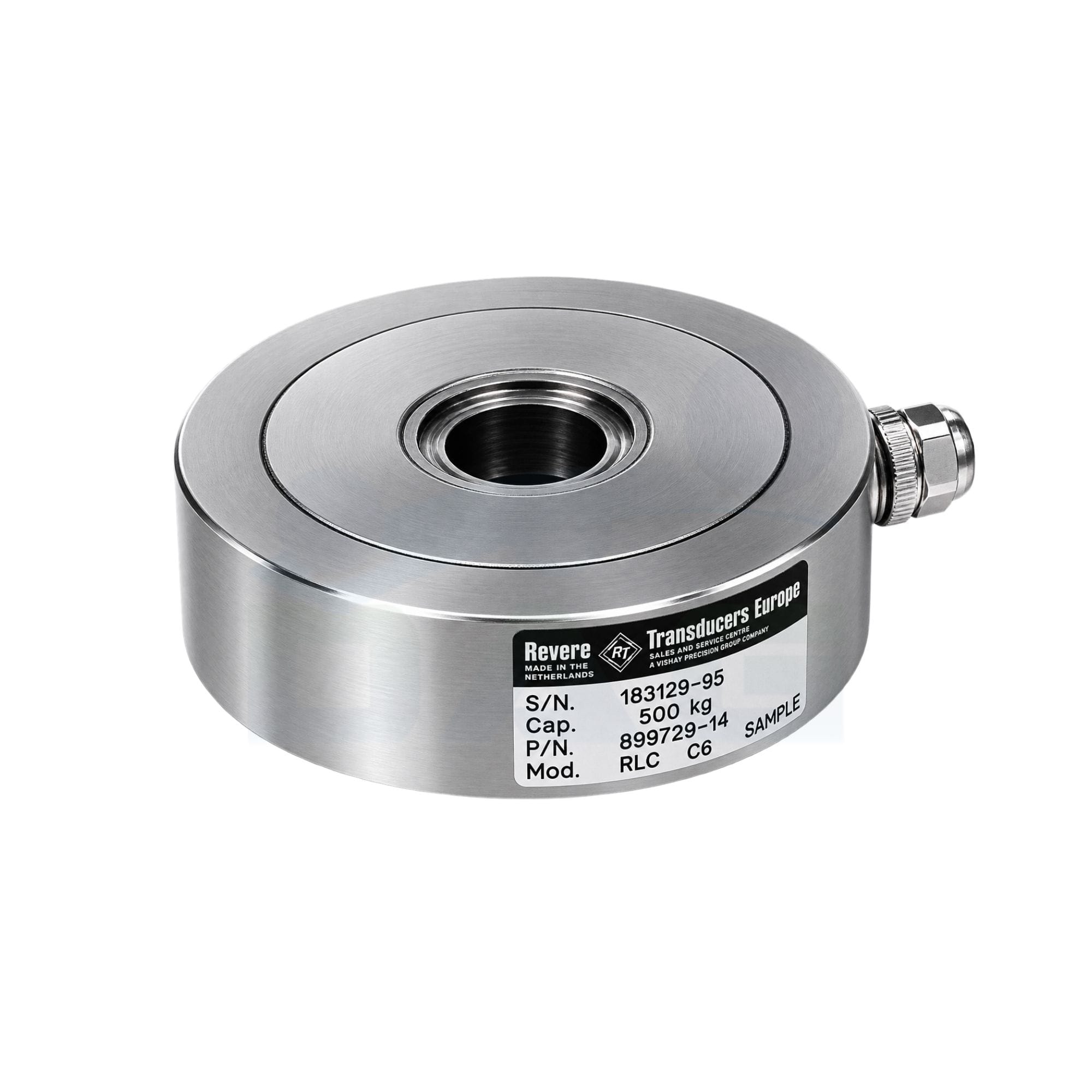

    Celda de carga Revere Transducer Modelo RLC
    Revere Transducer · Botella ó Disco

    Celda de Carga Revere Transducer Modelo RLC

    Consultando precio…
    IP66 / IP68
    OIML R-60 / NTEP 6000d
    Tipo anillo de torsión
    Capacidad nominal:
    250 kg
    500 kg
    1 t
    2 t
    3.5 t
    5 t
    10 t
    28 t
    60 t

    Capacidad seleccionada: 250 kg En stock activo hoy: 1 t (2 unidades) y 2 t (3 unidades). El resto del rango está disponible bajo pedido. IP69K disponible para las versiones de 250 kg, 5 t y 10 t.

    Referencia DAG: Revere Transducer Modelo RLC
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Revere Transducer Modelo RLC

    Célula de carga tipo anillo de torsión (ring torsion) de bajo perfil, construida en acero inoxidable, con construcción totalmente soldada y entrada de cable vidrio-metal — apta para los ambientes exigentes de la industria alimentaria, química y afines.

    Indicada para básculas de plataforma pequeñas y medianas, básculas de banda transportadora y pesaje de tolvas en silos. Las salidas vienen ajustadas de fábrica para permitir una conexión en paralelo fácil y precisa de múltiples celdas.

    Cumple los estrictos requisitos de Pesos y Medidas de Europa y Estados Unidos (OIML R-60, NTEP 6000d). Versiones certificadas ATEX disponibles para atmósferas potencialmente explosivas, junto con versiones multi-intervalo y multi-rango.

    • Célula tipo anillo de torsión, bajo perfil, acero inoxidable 1.4542
    • Construcción totalmente soldada, entrada de cable vidrio-metal
    • Sellado IP66 e IP68 (IP69K disponible para 250 kg, 5 t y 10 t)
    • Cumple OIML R-60 y NTEP 6000d
    • Salidas ajustadas de fábrica para conexión en paralelo de múltiples celdas
    • Versiones ATEX, multi-intervalo y multi-rango disponibles bajo pedido

    Todos los datos de esta sección provienen de la ficha técnica oficial Vishay Precision Group/Revere — Modelo RLC, Doc. No. 2755-EN, Rev. 18-may-2023, leída completa mediante WebFetch+Read del PDF publicado en calidag.com.

    Capacidad y precisión

    Capacidad nominal (Emax)0.25, 0.5, 1, 2, 3.5, 5, 10, 28, 60 t (En stock activo: 1 t y 2 t. El resto, bajo pedido.)
    NTEPClase IIIL, 10000 divisiones
    OIMLClase D3 (3000d), C3 (3000d) ó C6 (6000d) según configuración
    Sobrecarga segura máxima / última150% / 300% de Emax
    Carga lateral segura máxima100% de Emax (hasta 10 t) / 50% de Emax (28 y 60 t)
    Deflexión (a Emax)0.12–0.20 mm

    Comportamiento eléctrico

    Salida nominal (=S)2 mV/V (1.75 mV/V para 0.25 t · 2.05 mV/V para 10 t)
    Precisión de salida para sistemas múltiples±0.01% mV/V
    Balance de cero±1.0% FSO
    Excitación recomendada / máxima5-15 V / 30 V
    Resistencia de entrada / salida≈1110 ±50 Ω / ≈1025 ±25 Ω (varía según capacidad)
    Resistencia de aislamiento≥ 5000 MΩ (20 MΩ en 28 y 60 t)
    CableadoExcitación +/− rosa/gris, salida +/− marrón/blanco — 3 m (0.25-1 t) · 5 m (3.5-10 t) · 10 m (28 t) · 15 m (60 t)

    Condiciones mecánicas y material

    MaterialAcero inoxidable 1.4542
    Rango de temperatura compensado-10°C a +40°C
    Rango de temperatura de operación-30°C a +70°C
    Rango de temperatura de almacenamiento-50°C a +80°C
    SelladoIP66 e IP68 (IP69K disponible para 250 kg, 5 t y 10 t)
    Par de apriete recomendado en pernos de fijación12 a 14 N·m
