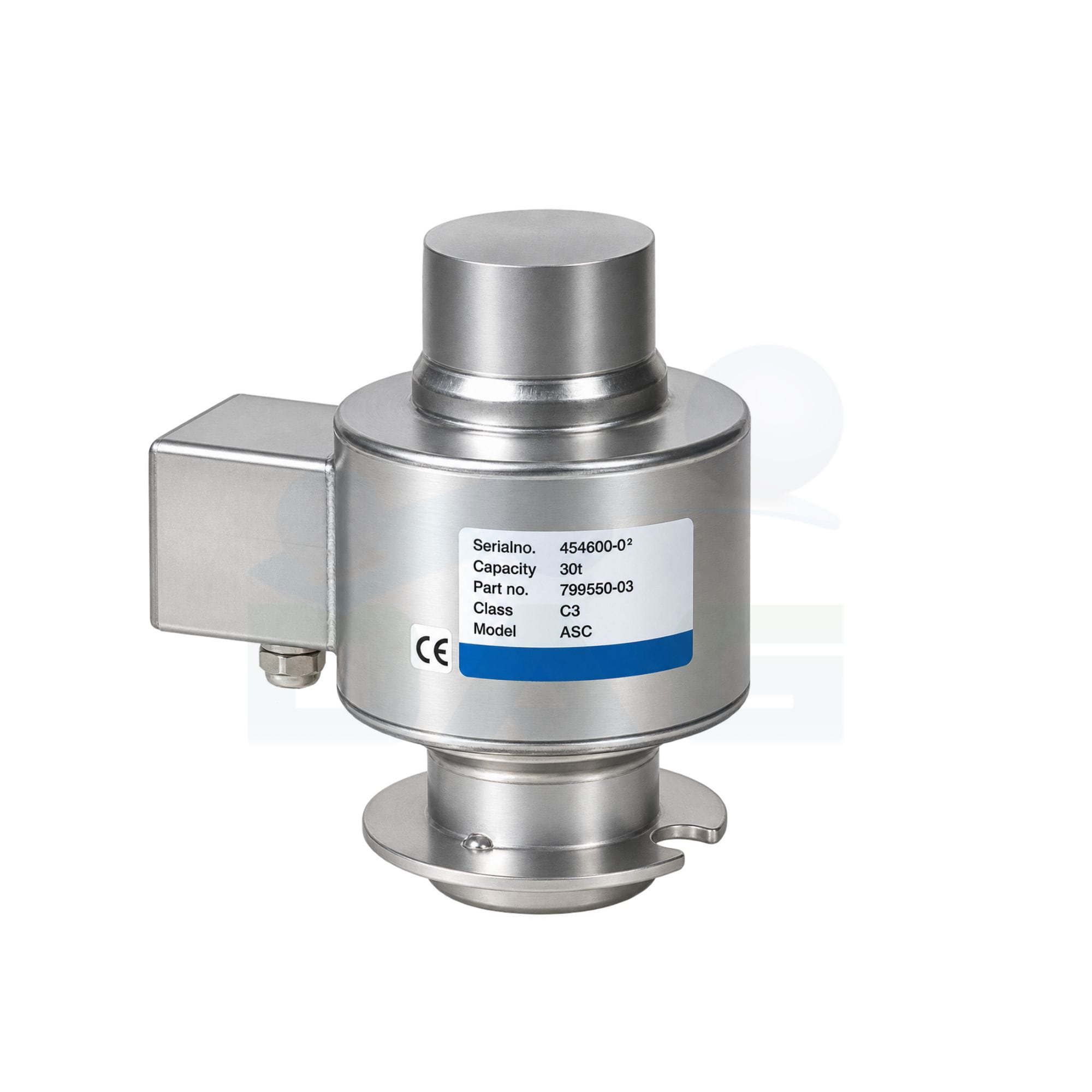

    Celda de carga Revere Transducer Modelo ASC
    Revere Transducer · Botella ó Disco

    Celda de Carga Revere Transducer Modelo ASC

    Consultando precio…
    IP66/IP68/IP69K
    OIML R60 C6 / NTEP IIIL 10000d
    Columna única autoalineante
    Capacidad nominal:
    30 t
    40 t
    50 t
    60 t

    Capacidad seleccionada: 30 t En stock activo hoy: 40 t (3 unidades). El resto del rango está disponible bajo pedido. Existe versión digital (Modelo DSC).

    Referencia DAG: Revere Transducer Modelo ASC
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Revere Transducer Modelo ASC

    Célula de carga de compresión de columna única autoalineante, construida enteramente en acero inoxidable, sellada herméticamente (IP66/IP68/IP69K) — apta para uso en básculas puente pesacamiones y ferroviarias, y aplicaciones de pesaje de proceso.

    Incorpora protección de sobretensión integrada mediante tubos de descarga de gas (GDTs) y salida calibrada por corriente (SC), lo que garantiza una conexión en paralelo fácil y precisa de múltiples celdas en el mismo sistema.

    Certificada para OIML R60 clase C6 y NTEP clase IIIL (10000 divisiones), cumpliendo los estrictos requisitos de Pesos y Medidas de Europa y Estados Unidos. Disponible versión digital (Modelo DSC).

    • Columna única autoalineante, acero inoxidable 1.4542
    • Sellada herméticamente, protección IP66/IP68/IP69K
    • Certificada OIML R60 clase C6 y NTEP clase IIIL (10000 divisiones)
    • Protección de sobretensión incorporada (tubos GDT)
    • Salida calibrada por corriente (SC) para conexión en paralelo de múltiples celdas
    • Versión digital disponible (Modelo DSC) · aplicaciones: básculas puente, pesaje de tolvas en silos

    Todos los datos de esta sección provienen de la ficha técnica oficial Vishay Precision Group/Revere — Modelo ASC, Doc. No. 11842, Rev. 25-mar-2018, leída completa mediante WebFetch+Read del PDF publicado en calidag.com.

    Capacidad y precisión

    Capacidad nominal (Emax)30, 40, 50, 60 t (En stock activo: 40 t. El resto, bajo pedido.)
    NTEPClase IIIL, 10000 divisiones
    OIML R-60Clase C3 (3000d) / C6 (6000d)
    Error combinado0.020% FSO (NTEP) / 0.012% FSO (C6)
    Sobrecarga segura máxima / última150% / 300% de Emax
    Deflexión máxima (a Emax)0.5 mm

    Comportamiento eléctrico

    Salida nominal (=S)2 mV/V
    Tolerancia de salida nominal±0.02 mV/V
    Balance de cero±1.0% FSO
    Excitación recomendada / máxima5-20 V / 25 V
    Resistencia de entrada / salida700 ±35 Ω / 700 ±7 Ω
    Resistencia de aislamiento≥ 5000 MΩ
    Cableado4 hilos: excitación +/− verde/negro, salida +/− blanco/rojo, blindaje transparente/amarillo (no conectado al cuerpo) — cable de 15 m

    Condiciones mecánicas y material

    MaterialAcero inoxidable 1.4542
    Rango de temperatura compensado-10°C a +40°C
    Rango de temperatura de operación-40°C a +80°C
    Rango de temperatura de almacenamiento-40°C a +90°C
    SelladoIP66/IP67/IP69K
