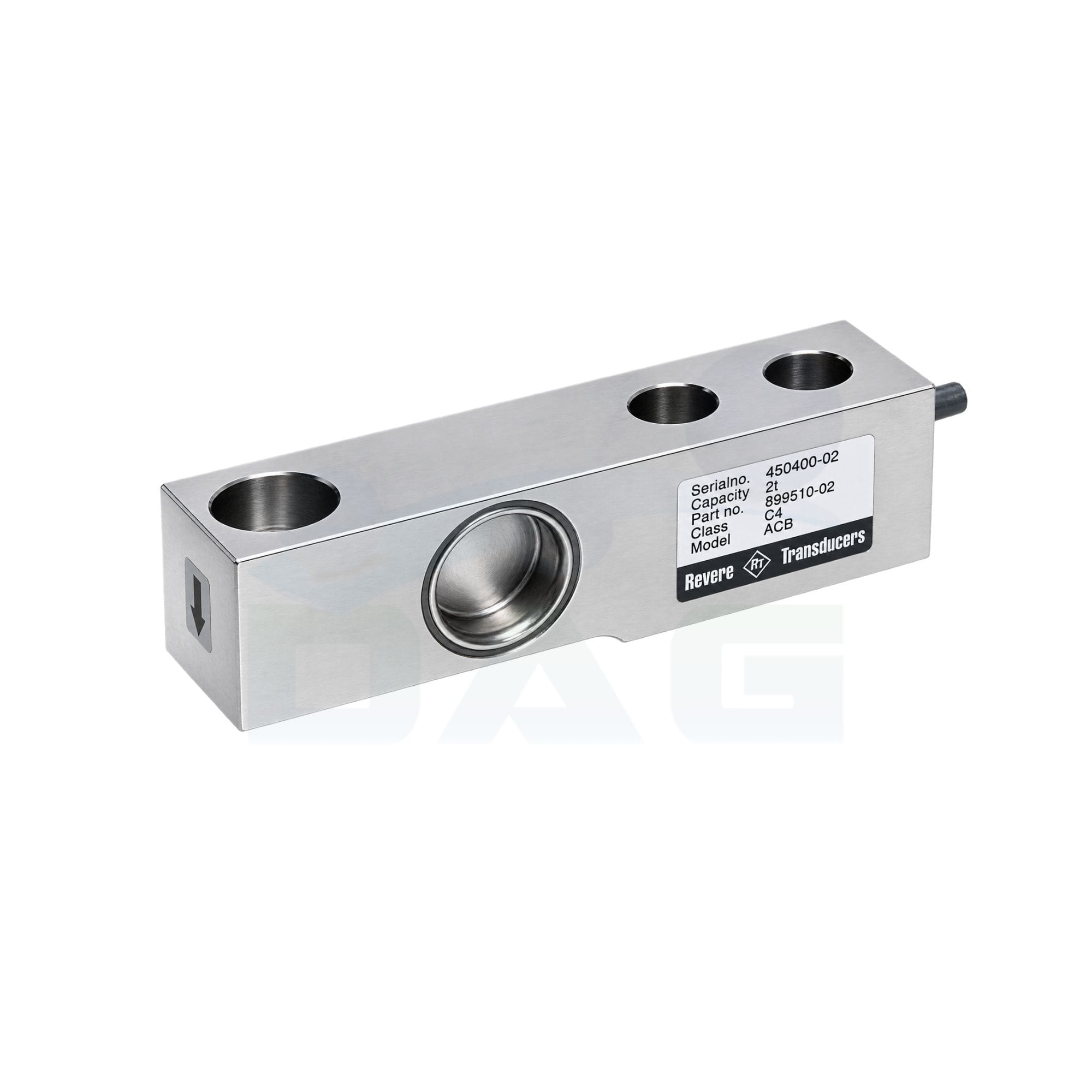

    Celda de carga Revere Transducer Modelo ACB
    Revere Transducer · Barra y Bending Beam

    Celda de Carga Revere Transducer Modelo ACB

    Consultando precio…
    IP66 / IP68
    OIML C3 / C6
    Acero inoxidable

    Este modelo no tiene unidades activas en plataforma ahora mismo (disponible bajo pedido). Como alternativa técnica equivalente, con unidades disponibles hoy, te recomendamos el Utilcell Modelo 350i — mismo rango de capacidades en kg y clase de precisión comparable.

    Capacidad nominal:
    500 kg
    1000 kg
    2000 kg
    5000 kg

    Capacidad seleccionada: 500 kg El fabricante no ofrece este modelo en libras — solo capacidades en kg.

    Referencia DAG: Revere Transducer ACB
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Revere Transducer Modelo ACB

    Celda de carga de cizallamiento (shear beam) de alto desempeño, de un solo extremo (single-ended), fabricada en acero inoxidable 1.4542, con paso de montaje integral que elimina la necesidad de placas espaciadoras y asegura condiciones óptimas de anclaje ("bolt down").

    Construcción completamente soldada con sellado hermético IP66 e IP68, ideal para plataformas pequeñas y medianas, básculas híbridas, pesaje con transpaletas (pallet weighers), y pesaje de procesos en ambientes exigentes de alimentos, químicos e industria de procesos.

    Comparte la familia Revere de perfil bajo con el Modelo 9123, pero el ACB trae impedancia de puente de 1000Ω (vs. 350Ω del 9123) y solo se ofrece en capacidades métricas (kg) — no se presentan como homologables por estas diferencias de diseño.

    • Célula de cizallamiento single-ended de alto desempeño, acero inoxidable 1.4542
    • Paso de montaje integral — sin necesidad de placas espaciadoras
    • Sellado hermético, protección IP66 e IP68
    • Certificada OIML R-60 clases C3/C6 (500 kg solo hasta C3)
    • Impedancia de puente de 1000Ω · Versión SC (current calibration) estándar
    • Opcional: certificación ATEX para atmósferas potencialmente explosivas por gas o polvo
    • Aplicaciones: plataformas, básculas de banda, básculas de vía aérea, pesaje de tolvas/silos

    Todos los datos de esta sección provienen de la ficha técnica oficial VPG/Revere Doc. 2740-EN (Rev. abril 2026), el mismo PDF enlazado en la pestaña "Ficha Técnica". La tabla de precisión se leyó de la imagen renderizada del PDF — 3 columnas completas (No aprobado / OIML C3 / OIML C6), sin ambigüedad; nótese que 500 kg solo está aprobado hasta clase C3, no C6.

    Capacidad y precisión

    Capacidades nominales (Emax)500, 1000, 2000, 5000 kg (Ninguna capacidad está en stock activo — todo bajo pedido. El fabricante no ofrece versión en libras para este modelo.)
    OIMLClase C3, 3000 divisiones (Vmin = Emax/6000) · Clase C6, 6000 divisiones (Vmin = Emax/12000) — 500 kg solo aprobada hasta C3
    Carga de servicio máxima segura150% de la capacidad nominal (Emax)
    Carga de rotura300% de la capacidad nominal (Emax)
    Carga lateral máxima segura100% de la capacidad nominal (Emax)

    Error y comportamiento térmico

    Error combinado — No aprobado / C3 / C6±0,0500% / ±0,0230% / ±0,0120% FSO
    No repetibilidad — No aprobado / C3 / C6±0,070% / ±0,035% / ±0,018% FSO
    Retorno mínimo a carga muerta — No aprobado / C3 / C6±0,0500% / ±0,017% / ±0,008% de la carga aplicada
    Error por deformación (creep, 30 min) — No aprobado / C3 / C6±0,0600% / ±0,0245% / ±0,012% de la carga aplicada
    Efecto de temperatura en carga muerta mínima — No aprobado / C3 / C6±0,0250% / ±0,0117% / ±0,0058% FSO/5°C
    Efecto de temperatura en sensibilidad — No aprobado / C3 / C6±0,0250% / ±0,0088% / ±0,0045% de la carga aplicada/5°C
    Rango de temperatura compensado-10°C a +40°C
    Rango de temperatura de operación-40°C a +80°C
    Rango de temperatura de almacenamiento-40°C a +90°C

    Comportamiento eléctrico

    Sensibilidad (rated output)2 mV/V ±0,02 mV/V
    Desequilibrio de cero (zero balance)±1,0% FSO
    Excitación recomendada5 a 12 V
    Excitación máxima15 V
    Resistencia de entrada1000 Ω ±50
    Resistencia de salida1000 Ω ±10
    Resistencia de aislamiento> 5000 MΩ
    Versión SCEstándar de fábrica (salida de corriente calibrada, ±0,05% de un valor de referencia — facilita la conexión en paralelo de varias celdas)
    Cableado6 hilos con sense + blindaje: +Excitación verde · −Excitación negro · +Sense amarillo · −Sense azul · +Salida blanco · −Salida rojo · Blindaje transparente Código de colores propio, distinto al del Tedea 3510 — no intercambiables por color.
    Cable3 m (500 kg, 1000 kg) · 6 m (2000 kg, 5000 kg)

    Condiciones mecánicas y material

    MaterialAcero inoxidable 1.4542
    ProtecciónIP66 e IP68 (hermética, completamente soldada)
    Rosca de montajeM12 (500-2000 kg) · M20 (5000 kg)
    Deflexión a Emax0,20 mm (500 kg) · 0,20 mm (1000 kg) · 0,22 mm (2000 kg) · 0,31 mm (5000 kg)
    Torque recomendado en pernos de fijación150 N·m

    Aplicaciones

    Usos recomendadosPlataformas de pesaje pequeñas y medianas, básculas híbridas, pesaje con transpaletas, básculas de banda, básculas de vía aérea, pesaje de tolvas y silos

    Homologable con

    Alternativa equivalente — en stock Utilcell Modelo 350i →
