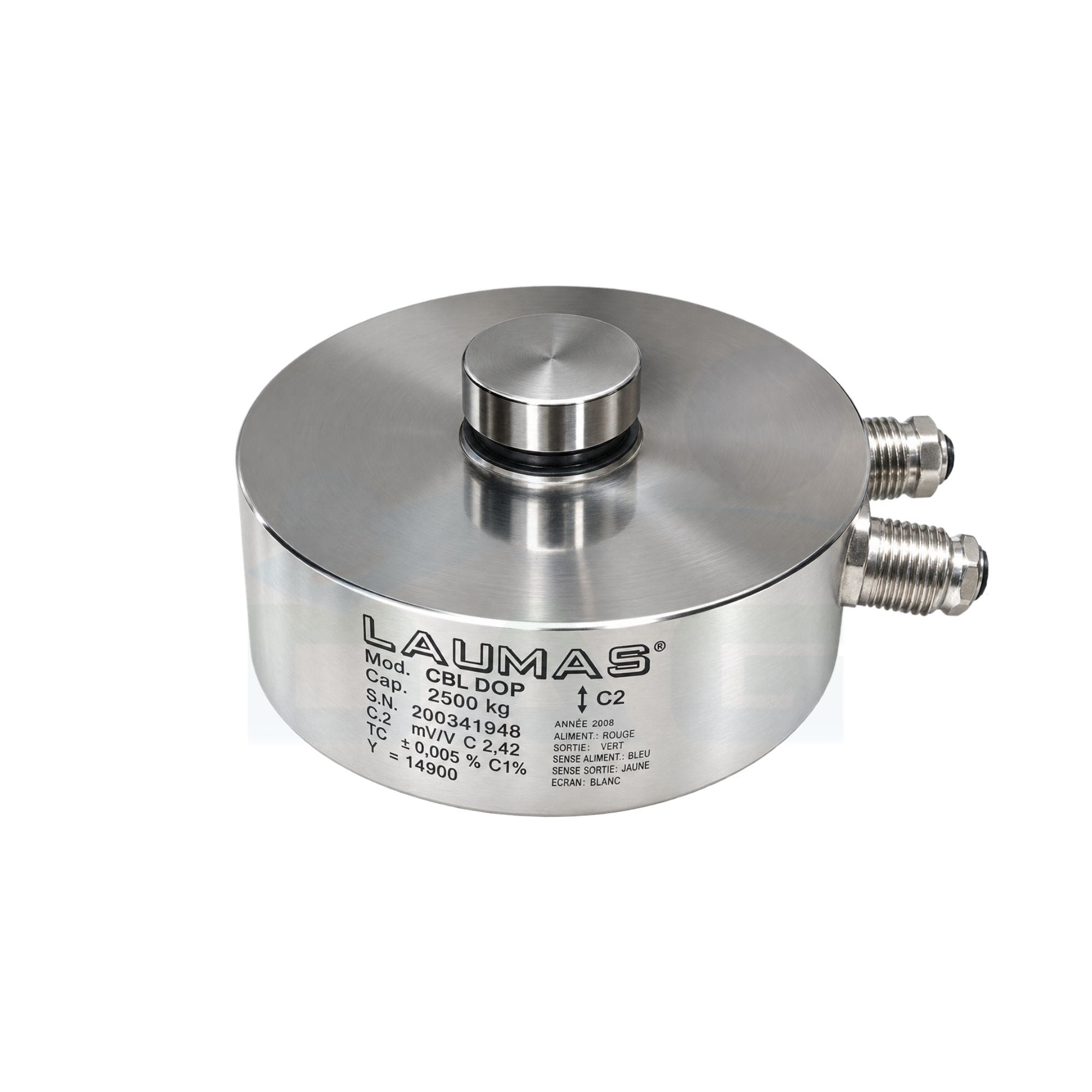

    Celda de carga Laumas Modelo CBL-DOB
    Laumas · Botella ó Disco

    Celda de Carga Marca Laumas Modelo CBL-DOB

    Consultando precio…
    IP68
    OIML R60 C2/C3
    Acero inoxidable 17-4 PH
    Capacidad nominal:
    1000 kg
    2500 kg

    Capacidad seleccionada: 1000 kg El datasheet base CBL cubre 250, 500, 1000, 2500, 5000, 7500, 10000, 12500 (con aprobación OIML), 15000, 30000, 50000 y 100000 kg — la versión DOB (doble puente redundante) es una opción bajo pedido disponible en todo el rango.

    Referencia DAG: Laumas Modelo CBL-DOB
    Cotizar con nuestra plataforma

    ¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.

    Ver ficha técnica completa ↓
    Ficha técnica oficial (PDF) Hoja de datos completa del fabricante — Laumas Modelo CBL-DOB

    Célula de carga de compresión de perfil bajo, construida en acero inoxidable 17-4 PH, en su versión CBL-DOB: equipada con doble puente de Wheatstone extensiométrico redundante (350 Ω) con dos cables de salida independientes, pensada para sistemas de doble seguridad donde la lectura debe mantenerse incluso si uno de los circuitos falla.

    Sellado hermético IP68, apto para capacidades de 250 kg hasta 100000 kg (250-10000 kg con cable de 5 m, 12500-100000 kg con cable de 10 m). Las capacidades de 2500 a 12500 kg cuentan con aprobación OIML R60 clase C2/C3.

    Compatible con una amplia gama de accesorios de montaje LAUMAS (bases superiores e inferiores torneadas en acero inoxidable AISI 304, placas antivuelco serie V10000/V15000/V100000-EN1090 y Z10000/Z15000/Z100000).

    • Doble puente de Wheatstone extensiométrico redundante (350 Ω), dos cables de salida
    • Acero inoxidable 17-4 PH, error combinado ≤ ±0.03% (0.02% en clase C3)
    • Sellado hermético IP68 (IP69K disponible bajo pedido)
    • Aprobación OIML R60 clase C2/C3 en capacidades de 2500 a 12500 kg
    • Certificaciones EAC, UKCA, ATEX II 1GD e IECEx bajo pedido (zonas 0-1-2-20-21-22)
    • Compatible con bases de montaje y placas antivuelco LAUMAS

    Todos los datos de esta sección provienen de la ficha técnica oficial LAUMAS Elettronica srl — Modelo CBL, Rev. 0.0, leída completa mediante WebFetch+Read del PDF publicado en calidag.com (versión con opción de doble puente redundante).

    Capacidad y precisión

    Capacidad nominal (Emax)250, 500, 1000, 2500, 5000, 7500, 10000, 12500, 15000, 30000, 50000, 100000 kg (En stock activo: 1000 y 2500 kg. El resto, bajo pedido.)
    Clase de precisión OIML R60C2 (2000 divisiones) en 2500-10000 kg · C3 (3000 divisiones) en 2500-12500 kg
    Escalón mínimo de verificación (Vmin)Emax / 15000
    Error combinado≤ ±0.03% (C2) / ≤ ±0.02% (C3)
    Grado de protecciónIP68 (declaración IP69K disponible bajo pedido)

    Comportamiento eléctrico

    Sensibilidad2 mV/V ±0.1%
    Resistencia de entrada / salida700 Ω ±10 / 700 Ω ±10
    Balance en cero±1%
    Resistencia de aislamiento> 10000 MΩ
    Tensión de alimentación máxima15 V
    Longitud de cable5 m (250-10000 kg) · 10 m (12500-100000 kg, incluye las aprobadas OIML C3)
    Cableado (versión doble puente)6 hilos: pantalla, señal +/− verde/blanco, alimentación +/− rojo/negro, ref./sense +/− azul/amarillo

    Condiciones mecánicas

    MaterialAcero inoxidable 17-4 PH
    Efecto de la temperatura en cero / fondo de escala0.005% °C / 0.003% °C
    Rango de temperatura OIML R60-10°C / +40°C
    Rango de temperatura de trabajo-30°C / +90°C
    Carga estática máxima / de rotura150% / 300% del fondo de escala
    Fluencia en carga nominal (30 min)0.03%
    Deflexión con carga nominal0.4 mm
