DAG · Caja de empalme en acero inoxidable
Caja de Juntas Marca DAG Modelo CJ8SSD
Consultando precio…
USD
8 celdas de carga
Acero inoxidable
5-12 VDC
Referencia DAG: CJ8SSD — 8 canales · acero inoxidable
¿Prefieres hablar directo con nosotros? Escríbenos por WhatsApp o contáctanos aquí.
Ficha Técnica
Descripción
Más Información
Ficha técnica en preparación
Mientras tanto, revisa las especificaciones en la pestaña "Más Información"
La caja de juntas DAG Modelo CJ8SSD es un accesorio para celdas de carga: recibe las señales individuales de hasta 8 celdas y las suma en una sola señal combinada hacia el indicador de peso. Se usa en plataformas, silos, tanques y tolvas.

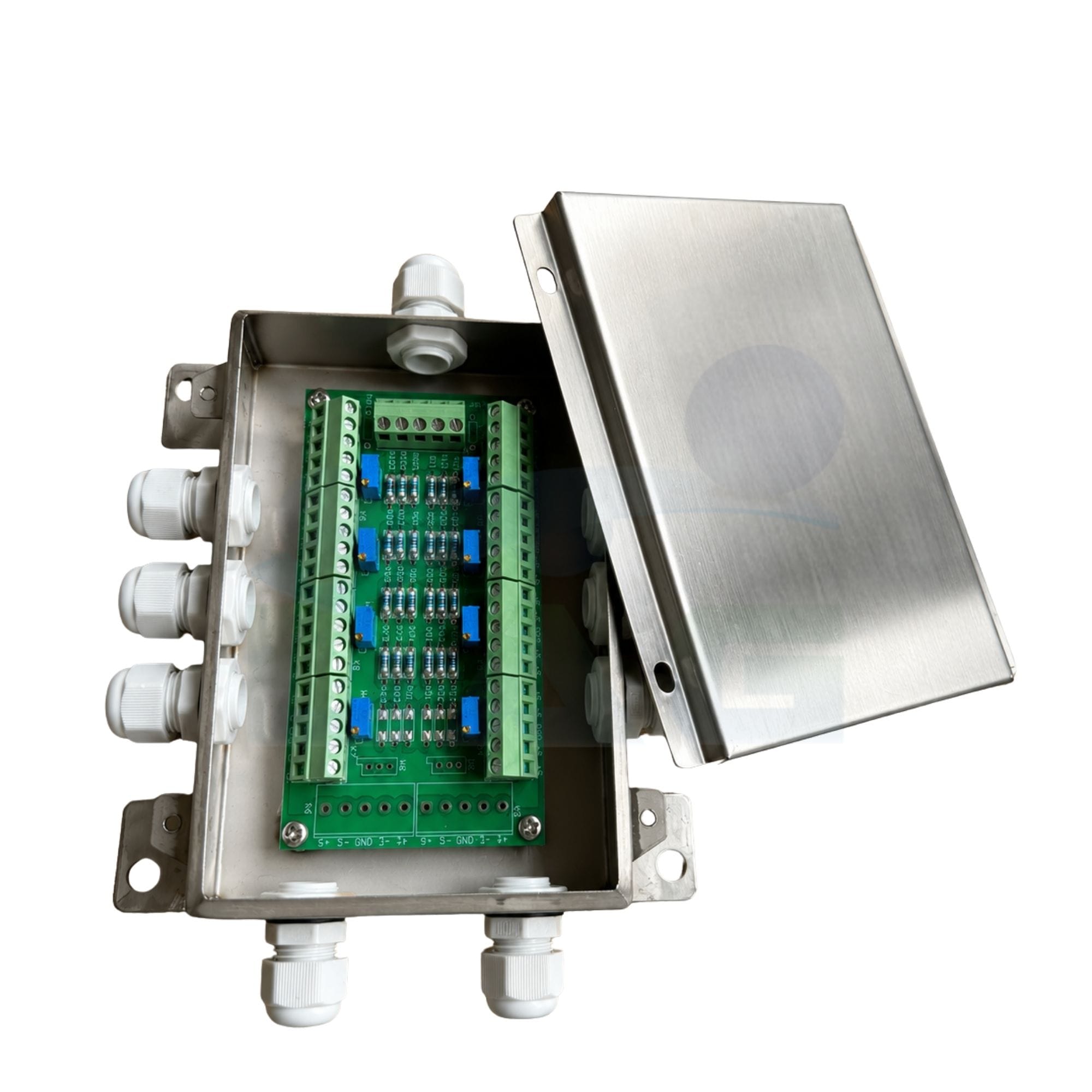

Incorpora una tarjeta electrónica con un trimmer (potenciómetro) por celda, que permite ajustar la excentricidad de la báscula cuando se requiere. La carcasa es de acero inoxidable, sellada, con prensaestopas para el ingreso de cada cable de celda y del cable hacia el indicador.
- Suma hasta 8 celdas de carga en una sola señal de salida
- Tarjeta electrónica con ajuste de excentricidad por trimmer, una por celda
- Carcasa en acero inoxidable, sellada contra polvo y humedad
- Prensaestopas para cable de celda y cable de salida, diámetro 5-7 mm
- Alimentación de celda de carga 5-12 VDC
Conexión eléctrica
Conexión por celdaExc +, Exc −, Sig +, Sig −, GND
Alimentación celda de carga5-12 VDC
Ajuste de salidaPor señal, con trimmer sencillo (un potenciómetro por celda)
Conexión de cablePrensaestopas, diámetro entre 5 y 7 mm
Carcasa y ambiente
MaterialAcero inoxidable
Temperatura de operación0 °C a 40 °C
Humedad máxima90% HR (humedad relativa)
Peso neto aprox.0,7 kg
Dimensiones (cm, aproximadas)
Largo (A)25,0 cm (± 0,1 cm)
Ancho (B)20,0 cm (± 0,1 cm)
Alto (C)4,4 cm (± 0,1 cm)
Separación prensaestopas (E)17,8 cm (± 0,1 cm)
Distancia entre orejas de montaje (F)15,8 cm (± 0,1 cm)
